BTTZ / BTTVZ / BTTQ / BTTVQ / WD-BTTYZ / WD-BTTYQ

礦物絕緣電纜（Mineral Insulated Cable）簡稱MI電纜，作為配線使用時，國內習慣稱作氧化鎂電纜或防火電纜。礦物絕緣電纜在國外開展較早，早在19世紀末一位瑞士工程師Arnold Francois Borel就提出礦物絕緣電纜的設想，并于1896年獲得專利權，1934-1936年法國、英國相繼投入生產以后迅速發展，各主要工業國家意、加、澳、美、蘇、日都相繼開發投產，我國也于上世紀六十年代開發生產，20世紀末開始批量生產，21世紀進入國家防火設計規范并在國內大量使用。
瀏覽量:
669
數量
-
+
產品概述
產品特性

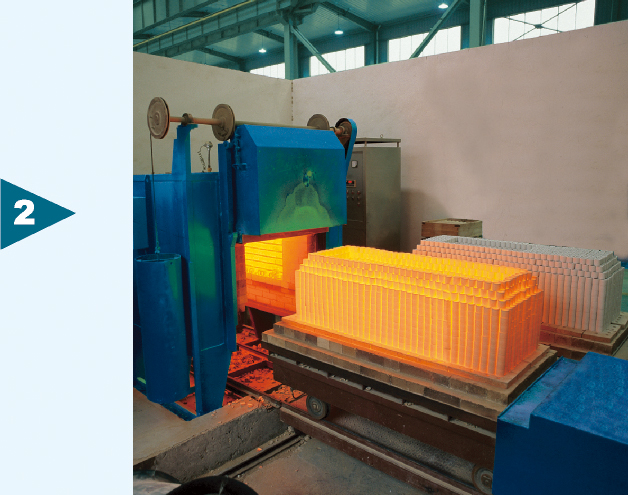

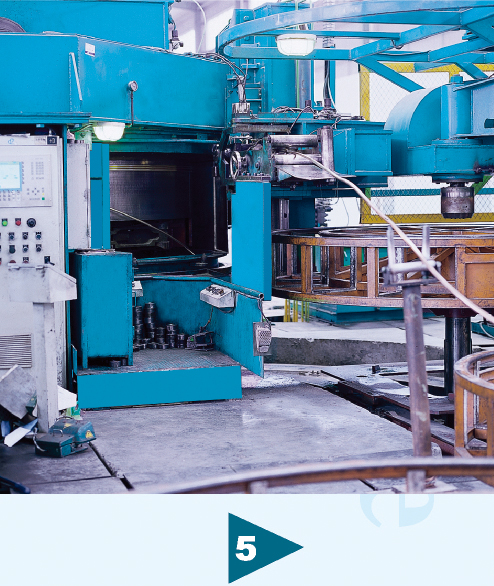

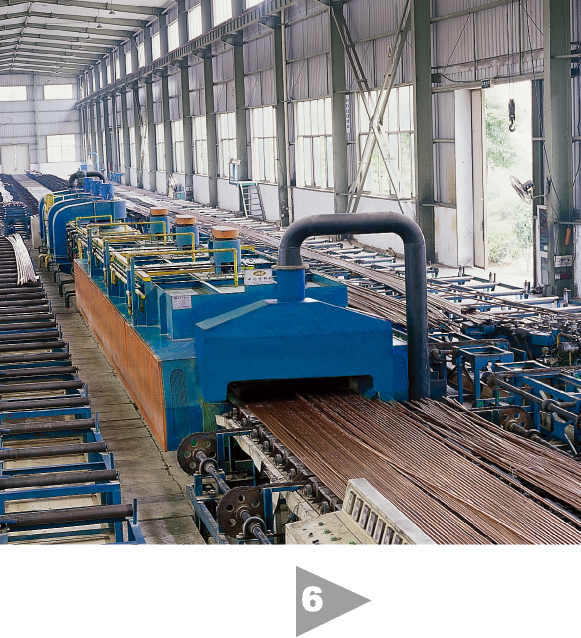

生產流程
產品標準及規范
設計選型
技術參數
附件
敷設和安裝
應用領域

產品概述

礦物絕緣電纜（Mineral Insulated Cable）簡稱MI電纜，作為配線使用時，國內習慣稱作氧化鎂電纜或防火電纜。

礦物絕緣電纜在國外開展較早，早在19世紀末一位瑞士工程師Arnold Francois Borel就提出礦物絕緣電纜的設想，并于1896年獲得專利權，1934-1936年法國、英國相繼投入生產以后迅速發展，各主要工業國家意、加、澳、美、蘇、日都相繼開發投產，我國也于上世紀六十年代開發生產，20世紀末開始批量生產，21世紀進入國家防火設計規范并在國內大量使用。

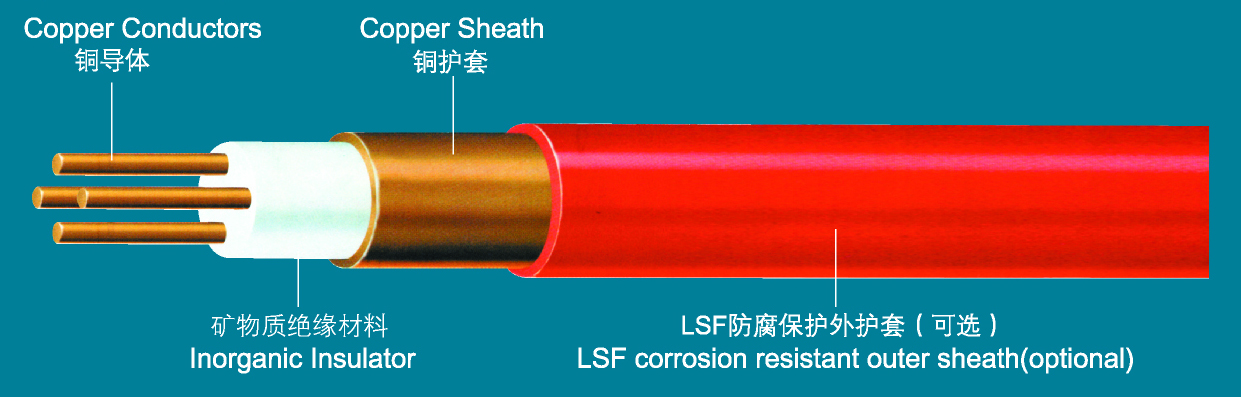

礦物絕緣電纜組成

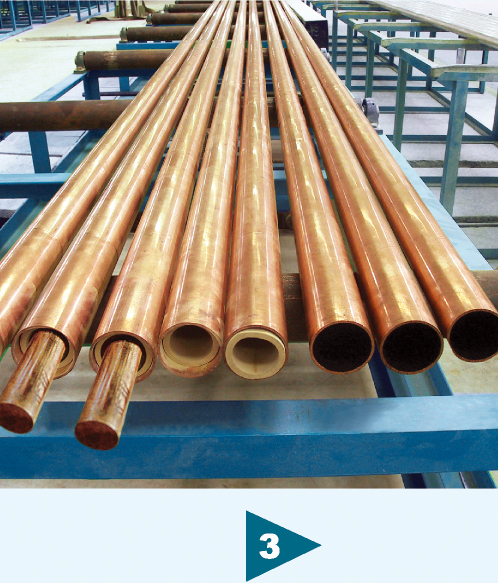

礦物絕緣電纜是用退火銅作為導體、密實氧化鎂作為絕緣、退火銅管作為護套的一種電纜，必要時，在退火銅護套外面擠包一層塑料外護層，特殊要求無煙無鹵場合可以在外面加一層低煙無鹵護套。





















礦物絕緣電纜的優點

由于這種電纜的全部材料都是采用無機材料，所以它就具有一些其他電纜所不可能具有的優點。如防火、載流量大、耐機械損傷、無鹵無毒、防爆、防水、耐腐蝕、壽命長、安全、耐過載、耐高溫、成本低、彎曲半徑小、防蟻、防鼠咬、銅護套作保護接地線等特點。

產品標示方法

結構特征 電壓等級 型號 名稱 芯數 截面mm2
輕載

500V

 BTTQ 輕型銅芯銅護套礦物絕緣電纜 1、2、3、4、7 1-4

BTTVQ

輕型銅芯銅護套聚氯乙烯外套礦物絕緣電纜

1、2、3、4、7

1-4
WD-BTTYQ 輕型銅芯銅護套礦物絕緣無鹵低煙外套電纜 1、2、3、4、7 1-4

重載

750V

BTTZ

重型銅芯銅護套礦物絕緣電纜

1、2、3、4、7、10、12、19

1-400

BTTVZ

重型銅芯銅護套聚氯乙烯外套礦物絕緣電纜

1、2、3、4、7、10、12、19

1-400
WD-BTTYZ 重型銅芯銅護套礦物絕緣無鹵低煙外套電纜 1、2、3、4、7、10、12、19 1-400
未找到相應參數組，請于后臺屬性模板中添加
防火

由于電纜全都是由無機物（金屬銅和氧化鎂粉）組成，它本身不會(huì )引起火災，不可能燃燒或助燃。由于銅的熔點是1083℃、氧化鎂的熔點是2800℃，因此該種電纜可以在接近銅的熔點的火災情況下繼續保持供電，是一種真正意義上的防火電纜，而且是能在1000℃的火災中保持三小時的供電能力并能承受消防水噴淋及重物跌落沖擊的安全類電纜。

載流量大

氧化鎂絕緣材料的導熱系數遠大于云母絕緣及有機絕緣材料，散熱好。因此對于相同截面的電纜而言，礦物絕緣電纜能比云母絕緣及有機絕緣電纜輸送更大的電流。
由于國家相關規范對消防線路的規定：阻燃、耐火等有機絕緣電纜明敷設時必須穿帶有防護措施的金屬管或封閉橋架，而礦物絕緣電纜可以直接明敷設，因此可以比有機絕緣電纜考慮更少的降容系數，自然降低了截面要求。對于16mm2以上的線路，至少可以降低一個截面，對不允許人接觸的地方，至少降低兩個截面。

防水性好

礦物絕緣電纜采用的銅護套是無縫銅管，水分子完全被阻隔在外，是一種真正意義上的防水產品。

防爆

礦物絕緣電纜采用的銅護套是無縫銅管，而且氧化鎂粉又是緊密壓實的，可燃性氣體、油汽、火焰就不能到達與電纜連接的電氣設備，因此電纜具備防爆特性。

耐腐蝕

銅有較好的耐腐蝕性，在正常使用的環境下不需要任何附加的保護，在特殊的環境條件下，如對銅有較強的腐蝕作用的環境中，只需在電纜外面增加一層塑料外護套就可以達到防腐性，所以電纜有很好的耐腐蝕性。

耐高溫

礦物絕緣電纜可在250℃高溫下連續正常工作，在接近銅的熔點1083℃下短時工作，而氧化鎂絕緣材料此時不會(huì )發生任何性質的變化。該特性適合在冶金、水泥及其它高溫環境中使用。

耐機械損傷

礦物絕緣電纜的導體、金屬護套有一定的強度和韌性，氧化鎂在電纜加工過程中又是經過高度壓縮的，導體、護套、絕緣組成了一個密實的整體。所以電纜在遭受沖擊彎曲、壓扁、扭轉等變形時護套不會(huì )損壞，芯線之間以及芯線和護套之間的相對位置保持不變，不會(huì )產生短路，也不會(huì )影響電氣性能。

彎曲半徑小、敷設空間小

礦物絕緣電纜是一密實的整體，最小彎曲半徑不大于6D（D-電纜的直徑），所以安裝方便，減少了線路敷設所占用的空間。適合代替母線槽，敷設在空間小的場所。

無煙無毒

礦物絕緣電纜全都是由無機物（金屬銅和氧化鎂粉）組成，因而即使在火災條件下電纜不會(huì )自燃也不會(huì )產生煙霧和有毒氣體，是真正意義上的安全、環保電纜。

耐過載

礦物絕緣電纜絕緣采用氧化鎂，氧化鎂的熔點是2800℃，與普通塑料電纜相比，礦物絕緣電纜的載流量可以提高一個截面等級，同時能承受相當大的過載，其過載能力可以達到正常載流量的10倍以上。
同時礦物絕緣電纜，過電壓后可以很快恢復，不會(huì )損壞絕緣。

壽命長

礦物絕緣電纜采用的材料全部是無機材料，不老化。使用壽命可以按照銅護套氧化腐蝕的速率來計算。資料顯示，護套氧化0.25mm在250℃的環境溫度下需要257年，而礦物絕緣電纜的銅護套厚度一般都在0.31-1.17mm之間，實際使用溫度又低于250℃，所以該電纜是一種永久性的電纜。

銅護套可以作接地線

對于礦物絕緣電纜，由于銅護套的連續性和極低的接地電阻，因此可以作為接地導線使用，這樣可以省略一根保護接地線。







一、礦物絕緣電纜制造標準：

    　1、GB/T13033-2007額定電壓750V及以下礦物絕緣電纜及終端

    　2、IEC60702-2002額定電壓不超過750V的礦物絕緣電纜及其終端

    　3、BS6207-2001額定電壓750V及以下礦物絕緣電纜

 二、礦物絕緣電纜的特性標準：

    　1、BS6387：1994 用于火災條件下保持電路完整的電纜的性能標準（英國）

    　2、GA306.1~306.2-2001公安部消防標準

    　3、IEC60332-3電纜在火焰條件下的燃燒試驗

    　4、GB/T18380.1-.3-2001電纜在火焰條件下的燃燒試驗

    　5、GB/T17651.2-1998電纜或光纜在特定條件下燃燒的煙密度測定

    　6、GB/T17650.2-1998取自電纜的材料燃燒時析出氣體的試驗

    　7、GB/T19216-2003電線電纜耐火特性試驗方法

    　8、IEC60331電線電纜耐火特性試驗方法

    　9、UL2196電纜耐火性能測試(美國)

    　10、IEC60754-2酸性和腐蝕性氣體的揮發

    　11、IEC60134-2煙密度試驗



三、礦物絕緣電纜的應用標準

    　1、GB50045-2005 高層民用建筑設計防火規范

    　2、GB50016-2006 建筑設計防火規范

    　3、JGJ16-2008 民用建筑電氣設計規范

    　4、GB50217-2007 電力工程電纜設計規范

    　5、GB50116-98 火災自動報警系統設計規范

    　6、GB50157-2003 地鐵設計規范

    　7、GB50067-97 汽車庫、修車庫、停車場設計防火規范

    　8、GB50333-2002 醫院、潔凈手術部建筑技術規范

    　9、DBJ50-054-2006 大型商業建筑設計防火規范(重慶)

    　10、DG/TJ08-2048-2008 民用建筑電氣防火設計規程

    　11、GY5067-2003 廣播電視建筑設計防火規范

    　12、BS5345 用于可能有爆炸性氣體環境的電氣裝置的選擇、安裝和維護的慣用規則

    　13、AS2293 建筑物中火災探測和報警

    　14、AS300 線規則中消防設備和電梯

    　15、GB/T16895.15-2002 建筑物電氣裝置-布線系統載流量

    　16、09D101-6 礦物絕緣電纜敷設

    　17、08ZD02 中南地區建筑標準設計電氣圖集

    　18、BS7671 電氣安裝要求(英國)

一、設計選型方法

    　1、型號的選擇

    　BTTZ、BTTVZ、WD-BTTYZ(重載)適用于線芯和護套之間以及線芯和線芯之間的電壓不超過750V交流和直流有效值的場合。

    　BTTQ、BTTVQ、WD-BTTYQ(輕載)適用于線芯和護套之間以及線芯和線芯之間的電壓不超過500V交流和直流有效值的場合。

       下列情況應采用帶塑料護套的礦物絕緣電纜

        1.1 電纜敷設在對銅護套有腐蝕作用的環境。

        1.2 直埋或穿管敷設時。

        1.3 明敷設在建筑物非技術空間，有美觀要求的場所。有防火要求的地方，應采用無鹵低煙的塑料外護套。



       2、規格的選擇

    　2.1 根據電纜的敷設環境，確定電纜最高使用溫度，合理選擇相應的電纜載流量，確定電纜規格。

    　2.1.1 礦物絕緣電纜按電纜溫度不同有兩種載流量的選擇：

    　溫度為70℃的載流量見表1、表3。

   　 溫度為105℃的載流量見表2、表4。

    　2.1.2下列敷設條件下，應按正常的工作溫度為70℃，選用電纜載流量

    　a. 沿墻，支架，頂板及橋架等明敷線路。

    　b. 與其他種類電纜共同敷設在同一橋架，豎井，電纜溝，電纜隧道的線路。

    　c. 其它由于電纜護套溫度過高易引起人員傷害的或設備損壞的場所。

   　 2.1.3 電纜單獨敷設于橋架，電纜溝，穿管無人觸機的場所，可按正常工作溫度105℃選用載流量。



    　2 、2應根據線路實際長度及電纜交貨長度，合理確定礦物絕緣電纜規格。

    　由于礦物絕緣電纜加工長度受到原材料的限制，大規格單芯和多芯電纜的交貨長度，無法同塑料電纜一樣長（見P18電纜數據表）。因此選擇規格時需要考慮電纜的交貨長度。盡可能避免使用中間接頭。

    　例1：計算負荷為1000A的線路，按照最高使用溫度不超過70℃要求。根據表3選擇400mm2。交貨長度為60米。若線路長度大于60米則選用240m2雙拼，交貨長度達到99米，可避免使用中間聯接，更長的線路也采用240m2雙拼聯接。因為線路越長敷設條件越苛刻。采用小規格的電纜易敷設。例2：根據計算負荷采用4x25mm2的多芯電纜，若超過交貨長度124米的，可以考慮采用4x(1x25)的單芯電纜，其交貨長度可以達到425米。無需中間接頭。



    　3、設計要點：

    　3.1銅護套可做PE接地線，故一般無需PE線。

    　3.2對應于16mm2以上塑料電纜可以降截面使用。若塑料電纜設計4x185+95,那么對應的礦物絕緣電纜為BTTZ  4X(1X150)。

    　3.3雙拼、多拼一般無需考慮系數。

   　 3.4利用大截面電纜雙拼或多拼代替母線槽，可降低工程投資，增加線路安全性。

    　3.5 采用我公司專用分支接線盒，可以實現電纜的分支。





產品技術參數

    　1、礦物絕緣電纜的額定電壓；輕載（BTTQ、BTTVQ、WD-BTTYQ）500V和重載（BTTZ、

BTTVZ、WD-BTTYZ）750V。

    　2、礦物絕緣電纜成品試驗電壓；輕載2000V/1min,重載2500V/1min

    　3、礦物絕緣電纜的絕緣電阻應大于1000MΩ，當電纜長度小于100m時，絕緣電阻應大于

10000MΩ

    　4、礦物絕緣電纜的長期工作溫度；礦物絕緣電纜長期工作溫度是70℃，在無人觸及的場合礦物絕緣電纜的長期工作溫度是105℃，在特殊高溫場合，長期工作溫度可以在250℃及以下。在950－1000℃可以持續供電3h以上，短時或非常短時工作溫度可以達到1083℃。

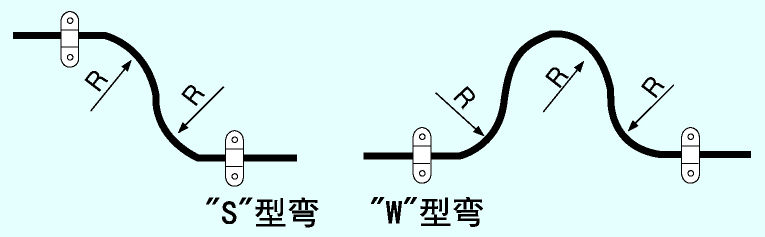

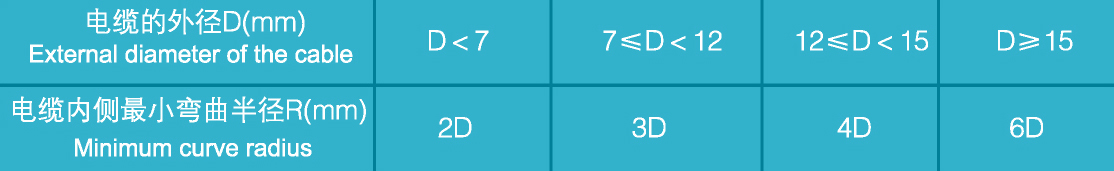

    　5、彎曲半徑；礦物絕緣電纜允許最小彎曲半徑符合下表的要求

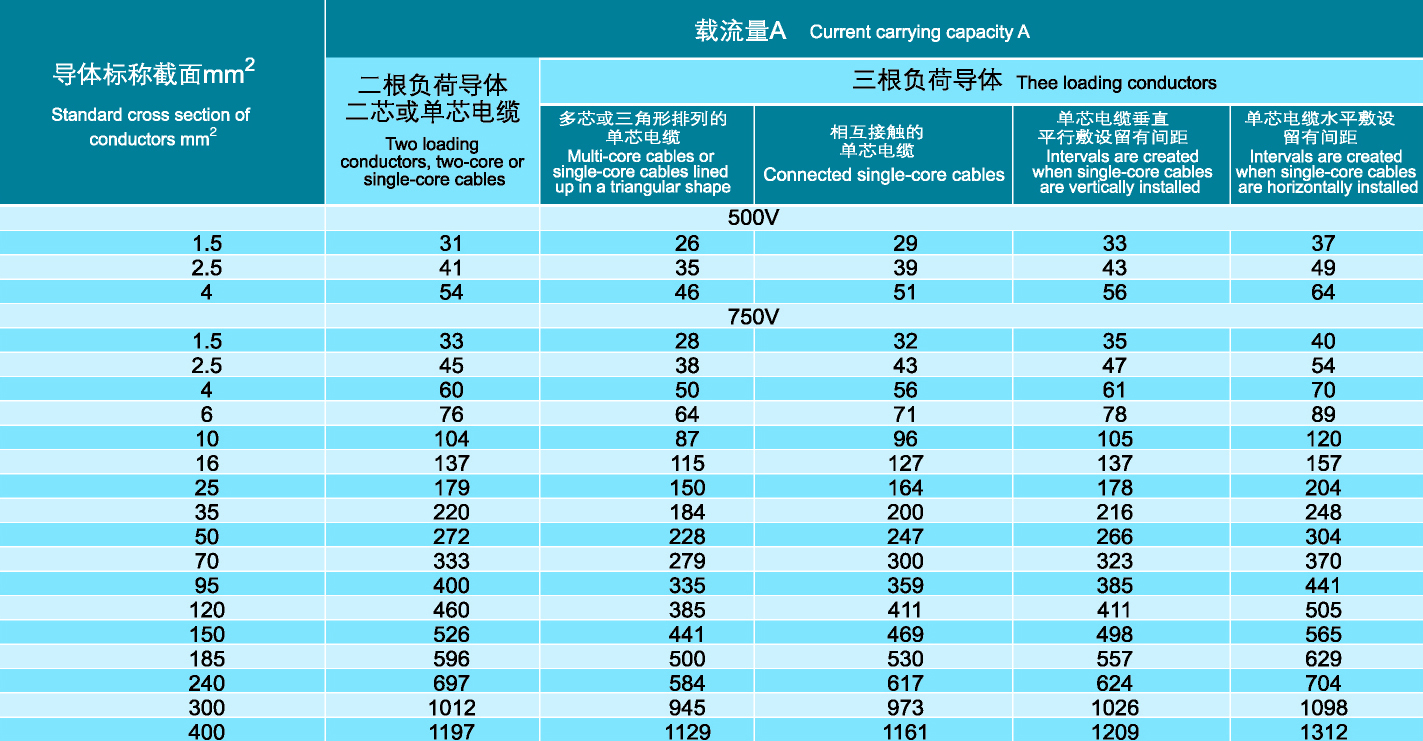

電纜數據表

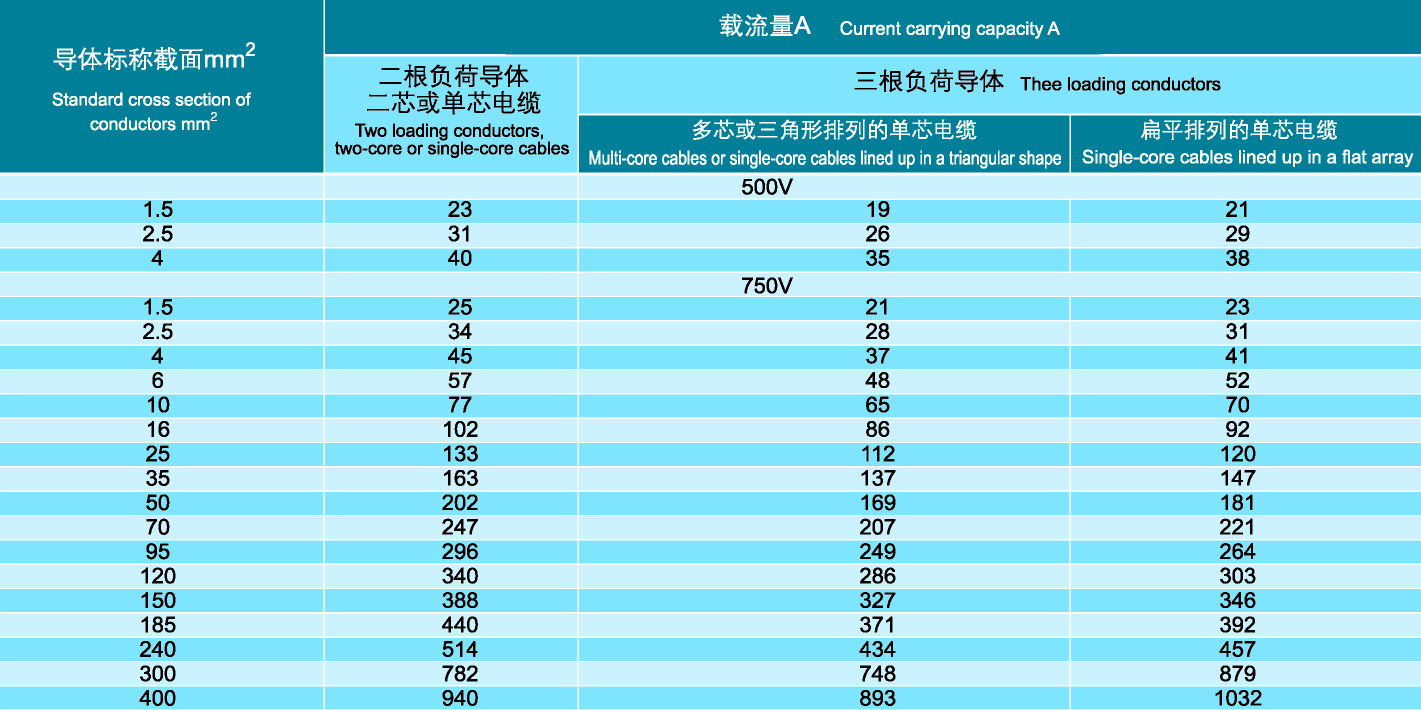

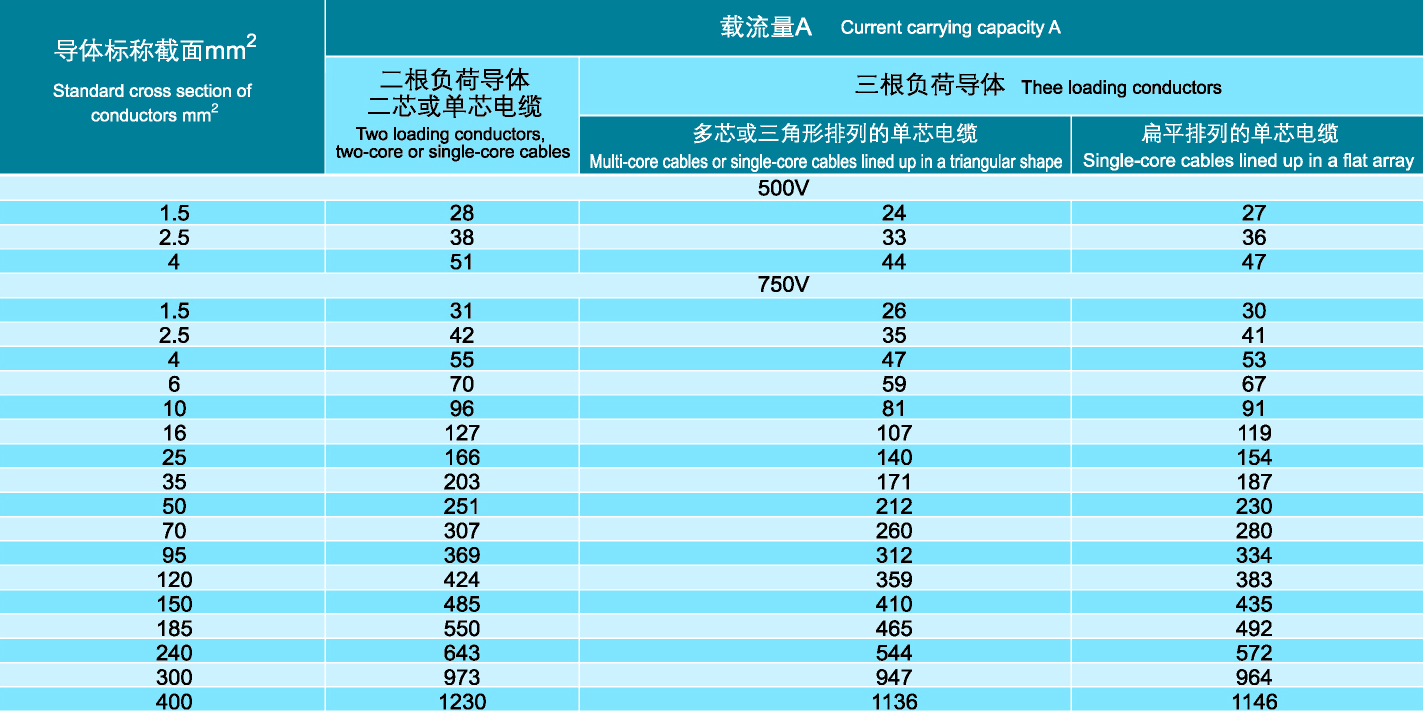

表1  礦物絕緣電纜，帶塑料外護層或允許接觸的裸電纜敷設在木質墻上

 金屬護套溫度70℃,環境溫度：30℃

注：

    　1.回路中單芯電纜銅護套兩端相互連接在一起。

    　2.對于允許接觸的裸護套電纜其載流量值應按該表乘以0.9。

表2  礦物絕緣電纜不允許人接觸的裸電纜敷設在磚石墻上

金屬護套溫度105℃,環境溫度：30℃

注：

    　1.回路中單芯電纜銅護套兩端相互連接在一起。

    　2.成束敷設時，電纜載流量值不需要校正。

表3  礦物絕緣電纜，塑料外護層或允許接觸的裸電纜敷設在空氣中

金屬護套溫度70℃,環境溫度：30℃

  　 注：

   　1.回路中單芯電纜銅護套兩端相互連接在一起。

   　2.對于允許接觸的裸護套電纜其載流量值應按該表乘以0.9。

   　3.有間距敷設時留有的間距應至少有1根電纜外徑。

表4  礦物絕緣電纜，不允許人接觸的裸電纜敷設在空氣中

金屬護套溫度105℃,環境溫度：30℃

   　 注：

    　1.回路中單芯電纜銅護套兩端相互連接在一起。

    　2.成束敷設時，載流量不需要校正。

    　3.有間距敷設時留有的間距應至少有1根電纜的外徑。

表5  環境空氣溫度不等于30℃時的校正系數

表6  敷設方式一覽表（查取各種敷設方式載流量的索引）

表7  電壓降

電纜附件

    　一、終端

    　安裝在礦物絕緣電纜末端的一個完整端部，通常包括一個封端和一個填料函或者一個組合的封端/填料函。每根電纜都需安裝終端。

    　終端的表示方法：銅芯銅護套礦物絕緣電纜終端，額定電壓750V，適用于單芯4mm2電纜

    　表示為: ZA-750      1×4

    　1、終端封端：電纜終端的一部分，用以密封電纜的端部，防止潮氣進入。封端包括黃銅密封罐、密封罐蓋板、終端密封料、導體外露部分絕緣管。單芯電纜可以不帶密封罐及密封罐蓋板。

    　2、終端填料函：電纜終端的一部分,主要是用于連接電纜和開關柜、分支箱，它包括填料函本體、壓縮環、填料函螺母、鎖緊螺母。

        電纜附件包括：終端、接線端子、接地片、中間連接器附件

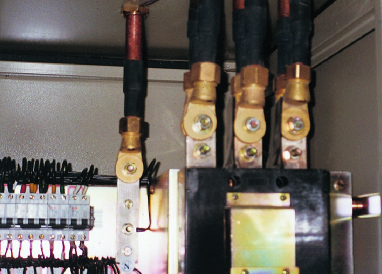

二、接線端子

    　用于連接導體和控制柜接線柱或電源。它由壓裝螺母、壓裝斜塊、端子本體構成。接線端子有二種形式，其一、壓裝型接線端子，適用于35mm2以上電纜的連接，其二、壓接型接線端子，適用于6-25mm2電纜的連接。小規格電纜4mm2及以下可以不帶接線端子。

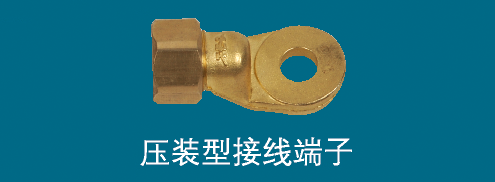

                                                                                           壓裝型接線端子

 三、接地片

    　電纜銅護套用作接地時或與電纜銅護套連接的其它電氣設備的接地，需要采用接地片

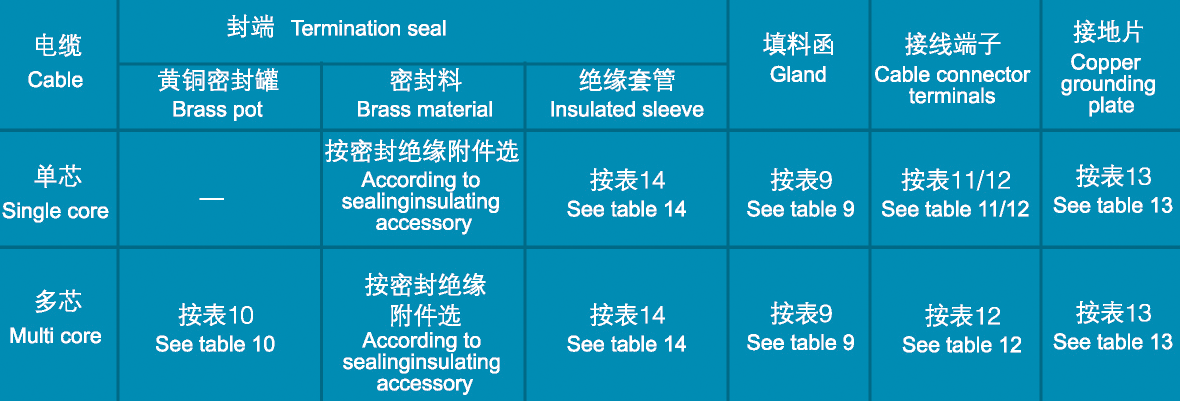

    　電纜附件的選配方法(不帶中間連接器附件)

備注：根據實際需要選配電纜附件.

四、中間連接器附件

    　當電纜長度不夠長時需要采用中間連接器附件，它是將兩種相同規格的電纜連接起來成為一根電纜的裝置，包括中接填料函、中間連接銅管、兩套終端密封罐（單芯電纜不需要）、熱縮套管、中間連接端子、防火瓷柱。其中中接填料函包括填料函本體、壓縮環、填料函螺母，主要用于連接中間連接管和電纜。中間連接端子是用于連接兩根相同規格電纜的導體，它有三種形式：其一、壓接型，適用連接4mm2及以下電纜，其二、壓裝型，適用連接35 mm2以上電纜，其三、螺絲連接型，適用連接6-25mm2的電纜。

中間連接器附件表示方法：銅芯銅護套礦物絕緣電纜中間連接，額定電壓750V，適用于單芯4mm2電纜的連接。

    　表示為：TGZJ-I  750       1X4

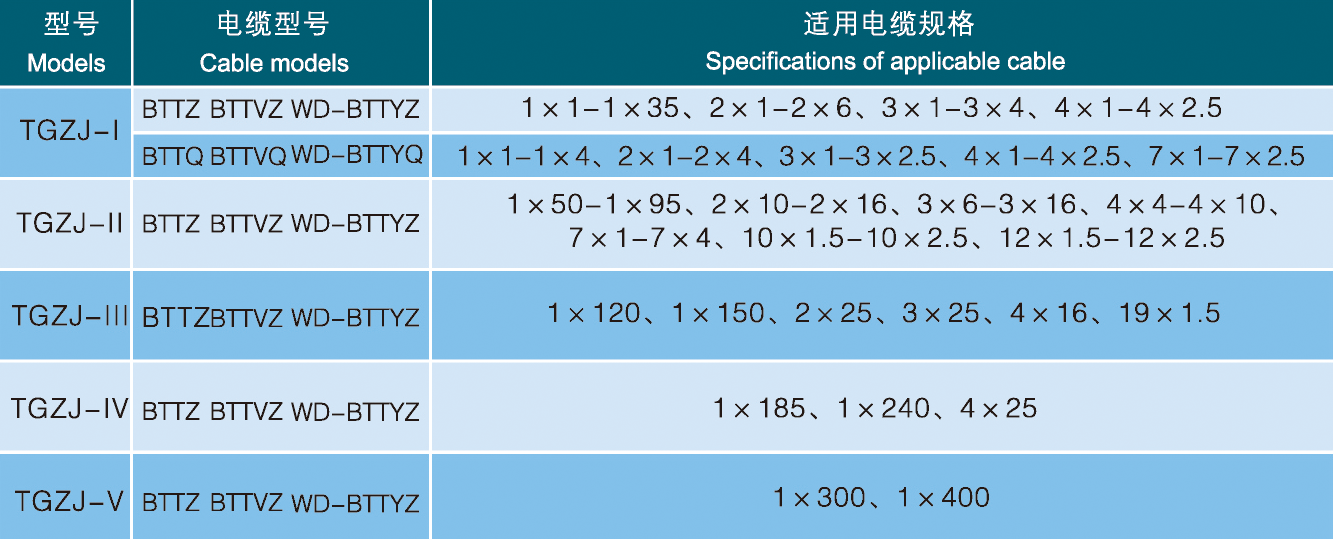

表8  中間連接器附件

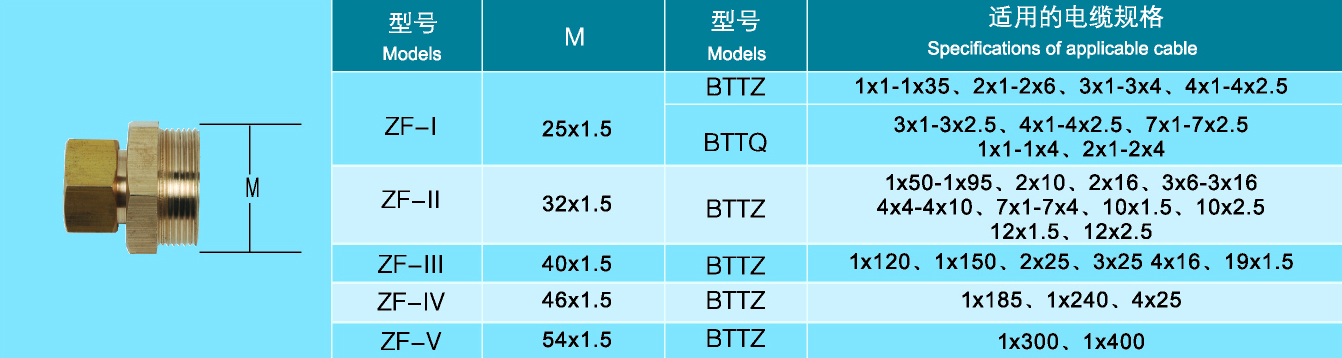

表9  終端填料函

表10  終端及中間連接密封罐

表11  壓裝型接線端

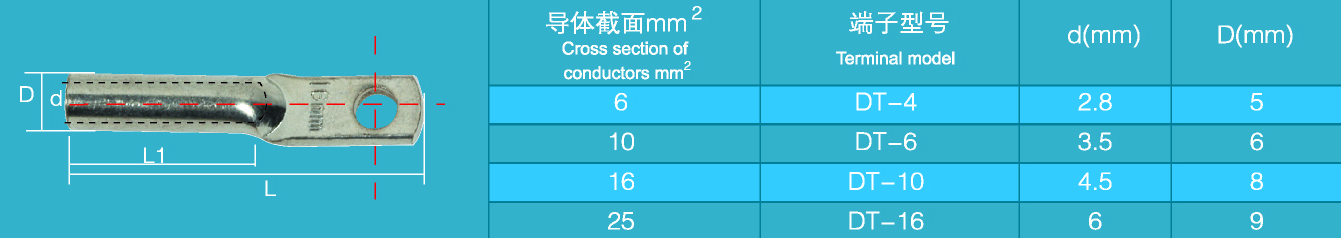

表12  壓接型接線端子(銅鼻子)

表13  接地片

密封絕緣附件

    　密封絕緣附件有密封料、導體外露部分絕緣套管兩種。密封料適用多芯電纜，導體外露部分絕緣套管適用單芯電纜。

    　1、密封料：密封泥呈膩狀，最高使用溫度為250℃。

    　2、導體外露部分絕緣套管：分為塑料熱收縮套管和瓷套管，塑料熱收縮套管分70℃、250℃兩種，250℃的塑料絕緣套管是采用輻照聚稀烴材料；瓷套管是采用陶瓷材料壓制而成，主要用于高溫及防火場所。

表14  熱收縮套管規格表

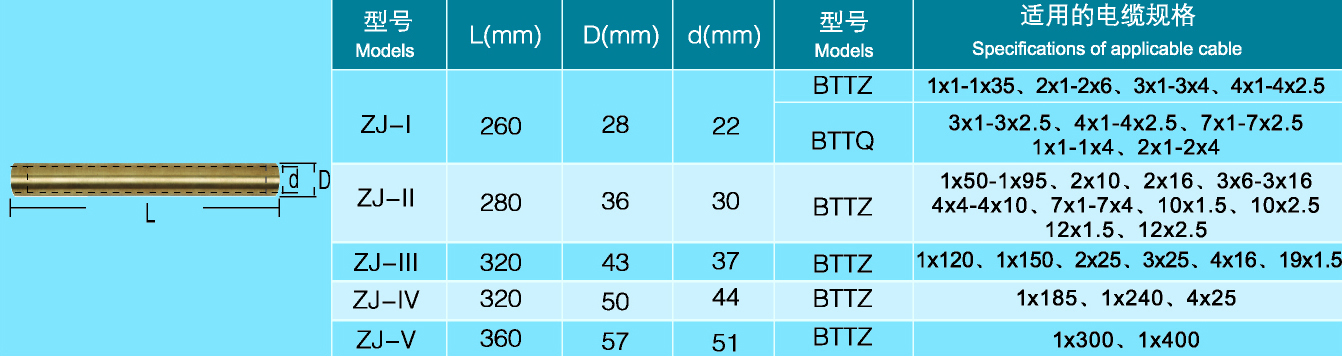

表15  中間連接套管規格

中間連接器附件

表16  中接填料函

中間連接端子

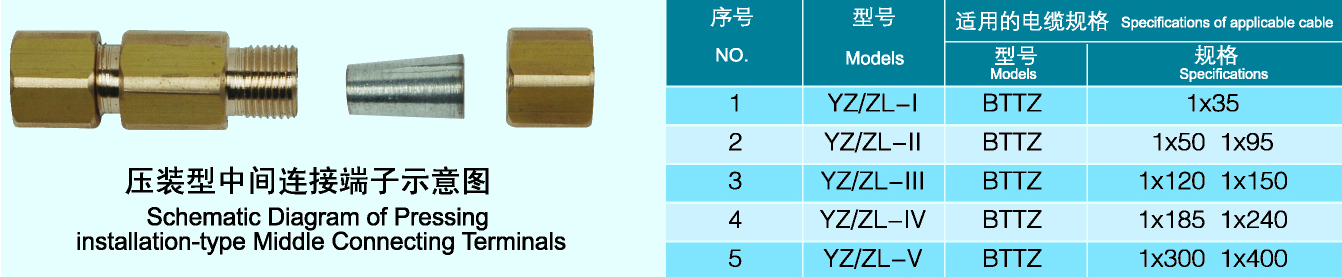

A、壓裝型中間連接端子：由壓裝螺母、壓裝斜塊、端子本體組成。主要適用于35mm2及以上的電纜導體連接。(見表17)。

中間連接端子

B、壓接型中間連接端子：（銅鼻子），在市場上有標準件。主要適用于1.5-4mm2的電纜導體連接。

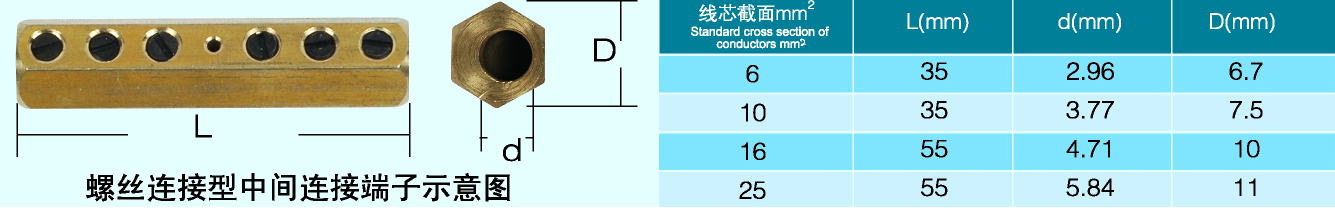

C、螺絲連接型中間連接端子：主要適用于6-25mm2的電纜導體連接。(見表18)

分支電纜

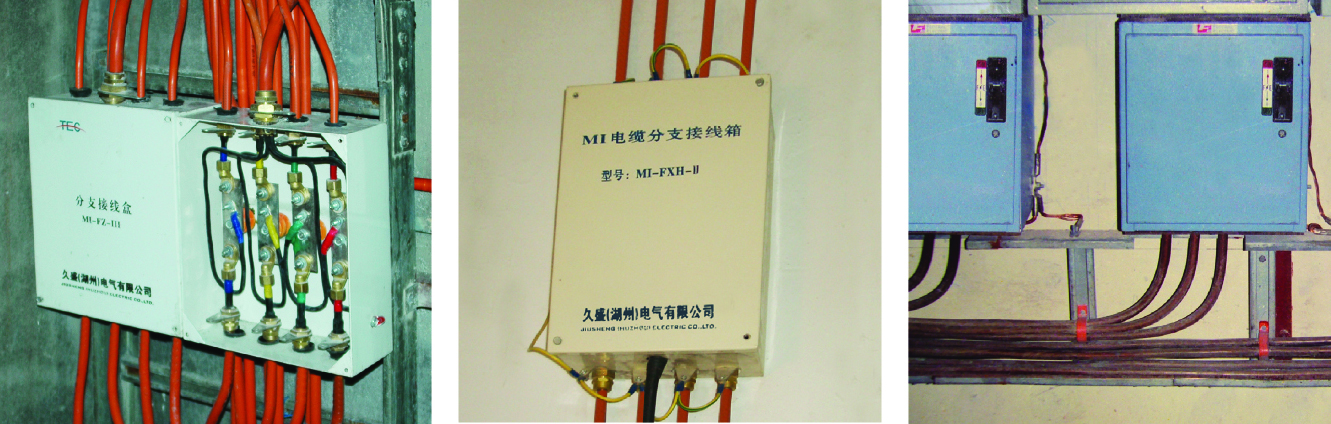

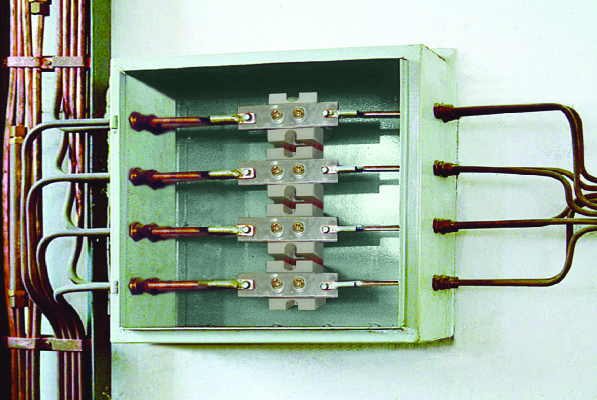

礦物絕緣可以實現分支，通過采用T接、十字接分支接線盒，解決了礦物絕緣電纜在任何地方、任何場合分支的問題，同時也解決了一般耐火塑料電纜分支處的阻燃、耐火特性。礦物絕緣電纜分支接線盒的選用：用戶只要提供主干進線及分支線的規格，根據主干進線確定分支接線盒的規格，分支接線盒的結構由我們來設計。

分支接線盒的型號規格

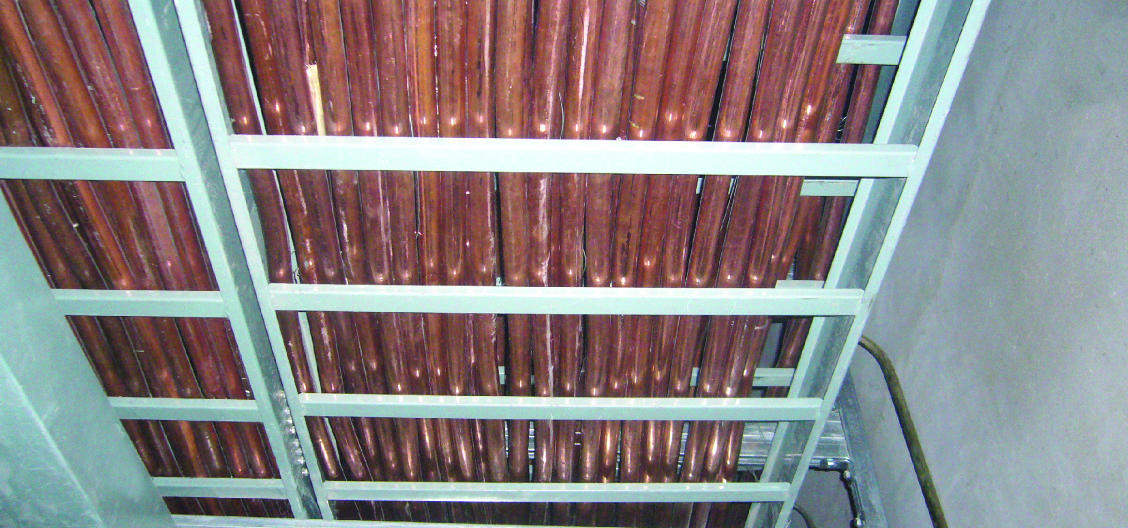

一、礦物絕緣電纜敷設的一般要求
      1、礦物絕緣電纜敷設方法見表6
      2、電纜在敷設前，均應檢查電纜是否完好，絕緣電阻是否達到標準要求。
      3、電纜敷設時，其固定點之間的間距，除支架敷設在支架處固定外，其余可按下表推薦的數值固定。在明敷部位，如果相同走向的電纜大、中、小規格都有，從整齊、美觀方面考慮，可按最小規格電纜標準要求固定，也可分檔距離固定。當電纜傾斜敷設時，電纜與垂直方向成30°及以下時，按垂直間距固定；大于30°時，按水平間距固定。

     4、電纜敷設時，在轉彎處、中間連接器兩側，有條件固定的應加以固定。
     5、計算敷設電纜所需長度時，應考慮留有1％的余量。
     6、對電纜在運行中可能遭受到機械損傷的部位，應采取適當的保護措施。
     7、單芯電纜敷設時，應逐根敷設，待每組布齊并矯直后，再作排列綁扎，綁扎間距以1-1.5m為宜。
     8、電纜在對銅護套有腐蝕作用的環境中敷設時，或在部分埋地或穿管敷設時，應采用聚氯乙烯外護套或低煙無鹵外護套。
     9、布線過程中，電纜鋸斷后應立即對其端部進行臨時性密封。                                                                             　　　　　　　

     10、電纜全長均為直線敷設或聯接用電器可能產生振動時，要在允許的場合設置膨脹環。

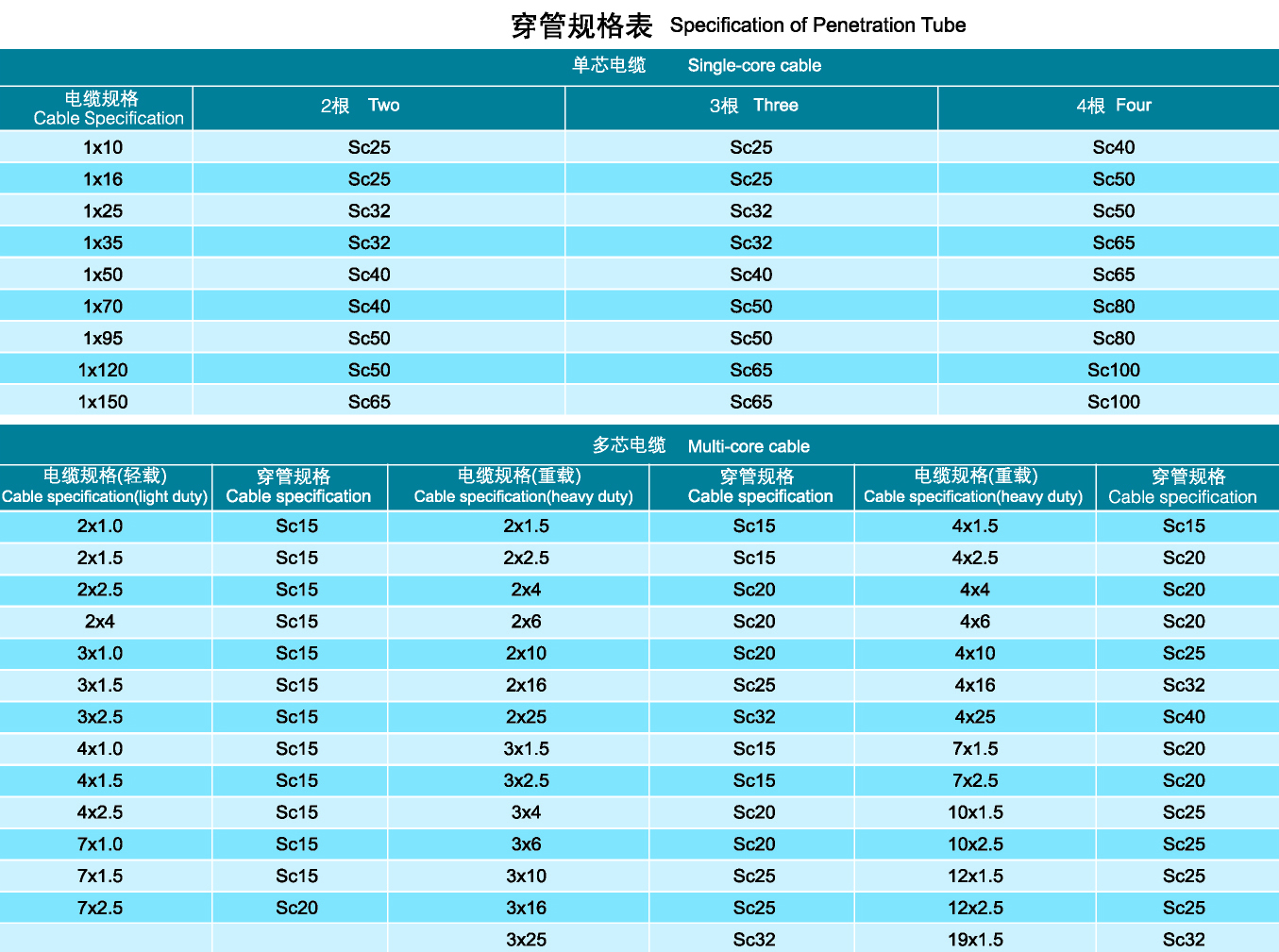

11、一般礦物絕緣電纜無需穿管敷設，特殊場合必須穿管的參見右表（單芯電纜不允許單獨穿金屬管敷設）。





12、可以埋地敷設，但最好不要有中間接頭，如無法避免，則接頭處需做好防水處理或設置電纜井。

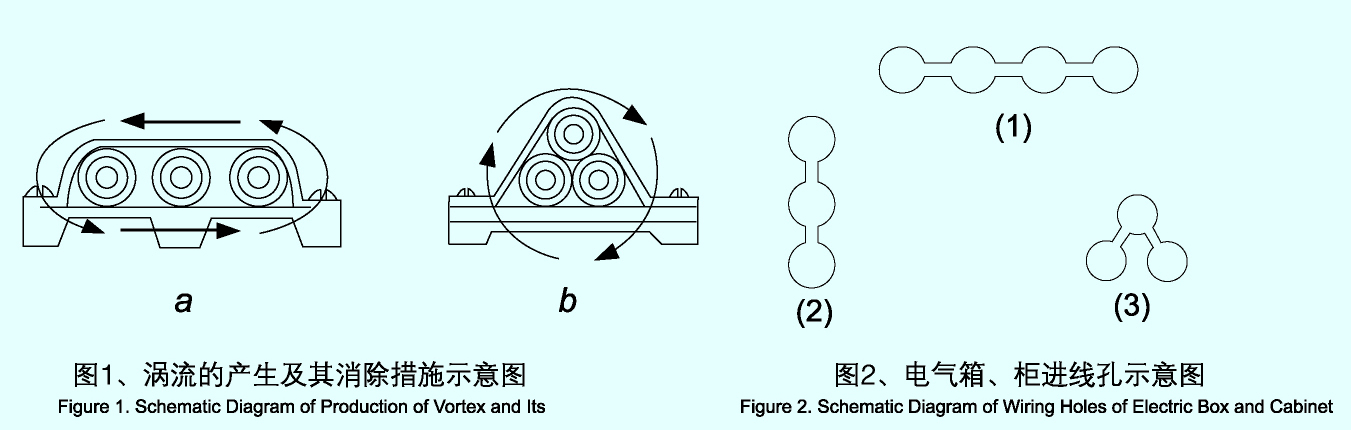

13、對于大截面單芯電纜，用于交流電網時應采取渦流消除措施，在交變電流作用下，銅護套上會(huì )形成橫向渦流，會(huì )造成能量損耗。當線路負荷特別大而需要兩組以上的電纜時，可按圖1 a.b的的形式排列兩組或多組電纜，但每組之間要留有兩倍電纜外徑的距離，而且每組電纜接線位置應相同。此外，在電纜進配電箱、柜時，為固定電纜需在箱柜的板面上打孔，同樣為防止電纜在進箱、柜的鐵皮面上產生旋渦，在箱柜板面上應按圖2所示的方式開孔，或加墊非磁性材料的隔板固定電纜，這種支架一般采用鋁母線或銅母線加工制作、打孔，當采用扁鋼或角鋼制作支架時，這時也應參照上述方法開孔，以防渦流產生。







14、單芯電纜敷設時，推薦按表19中列出的電纜排列方法進行敷設，且每路電纜之間留有不少于電纜外徑2倍的間隙，如不留間隙則應考慮載流量減少系數。

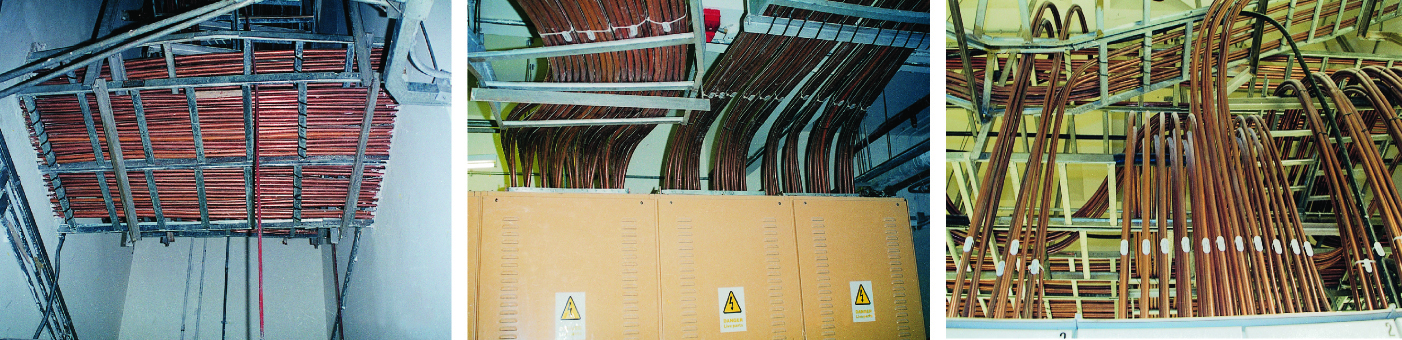

礦物絕緣電纜已廣泛應用于高層建筑、購物中心、星級酒店、醫院、劇場、會(huì )議中心、圖書館、博物館、政府機關、金融中心、廣電中心、體育中心、工礦、機場、隧道、地鐵、輕軌、地下車庫、人防、船舶、石油化工、

海上石油平臺、航空航天、鋼鐵冶金、煙草、軍工等。

　　1、高層建筑

　　普通照明、應急照明、火災報警、消防電氣線路、應急電梯和升降設備線路、計算機房控制線路、主干/分干配電系統線路、雙電源控制線路。



       2、機場候機樓

　　普通照明和供電、應急照明、火災監測系統、火災報警系統、消防電氣線路。



       3、地鐵、輕軌、遂道

　　普通照明、應急照明、火災報警、消防電氣線路、通風線路和救生系統。



       4、購物中心、酒店、醫院

　　普通照明、應急照明線路、應急廣播線路、應急電梯、消防線路和升降設備線路。



　　5、會(huì )議中心、體育中心、劇院

　　普通照明、應急照明線路、應急廣播線路、應急電梯和升降設備線路。



       6、圖書館、博物館、數據處理中心

　　普通照明、應急照明線路、火災報警控制線路、消防電氣線路。



　　7、停車場、地下車庫、人防

　　普通照明、應急照明、火災報警、消防線路和通風線路。



   　8、名勝古跡

　　普通照明、應急照明、火災報警、消防電氣線路。



       9、石油化工、石油平臺

　　普通照明、應急照明線路、高溫場所、消防線路、大動力線路、潛在危險爆炸區域線路。



      10、軍艦、船舶

　　發電機房輸電線路、火災監測系統、火災報警系統、煙氣排放和通風線路、廚房用電線路、大動力線路、雙電源控制線路、應急照明、應急廣播線路、計算機房控制線路。



      11、鋼鐵冶金

　　高溫環境動力和控制線路、應急電源、大動力線路、不能斷電的供電線路、發電機房輸電線路。



      12、發電廠

　　大動力線路、普通照明、應急照明、火災報警、消防電氣線路。



      13、電站、核電站

　　普通照明、應急照明線路、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線路。

　   14、航空航天

　　普通照明、應急照明線路、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線路。



      15、油庫、彈藥庫

　　普通照明、應急照明、火災報警、煙氣排放、易燃易爆和通風線路。



　   16、工礦

　　排煙風機、高頻加熱爐、高溫場所、消防線路、大動力線路。
