B1級阻燃與耐火電纜
產品簡介
B1級阻燃與耐火電纜的燃燒性能等級為GB 31247規定的B1級,適用于額定電壓0.6/1kV及以下人員密集場所的消防配電線路,超高層建筑以及機場、地鐵、醫院、酒店、大型商場、會展中心等人員密集場所和金融、電信、廣電、電力調度、數據中心等重要建筑的非消防負荷線路。
產品執行標準
GB 31247-2014 電纜及光纜燃燒性能分級
GB/T 12706.1-2020 額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第1部分:額定電壓1kV(Um=1.2kV)和3kV(Um=3.6kV)電纜
GB/T 19666-2019 阻燃和耐火電線電纜或光纜通則
產品結構
WDZB1-YJY型電纜由內到外分別由導體、絕緣層、填充層(單芯電纜除外)、隔離層和外護套組成,如圖1所示。

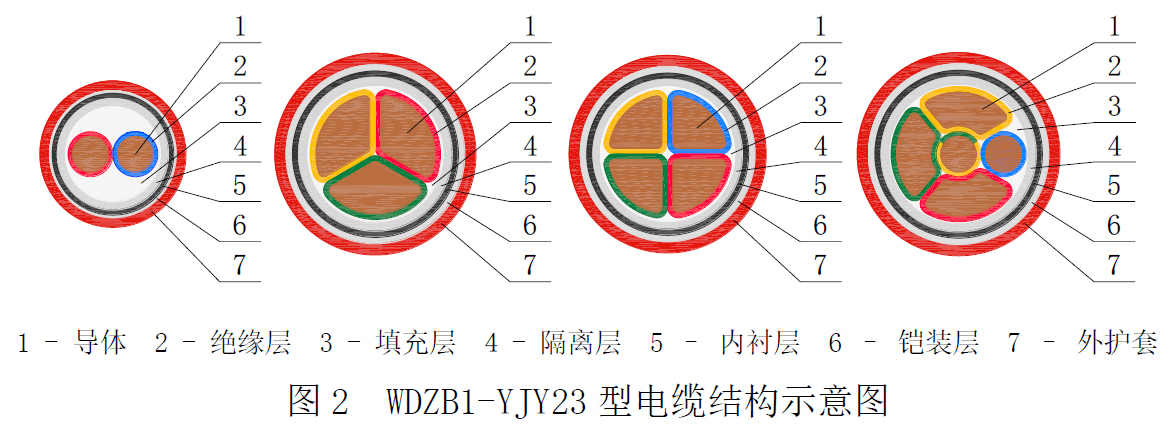

WDZB1-YJY23型電纜由內到外分別由導體、絕緣層、填充層、隔離層、內襯層、鎧裝層和外護套組成,如圖2所示。

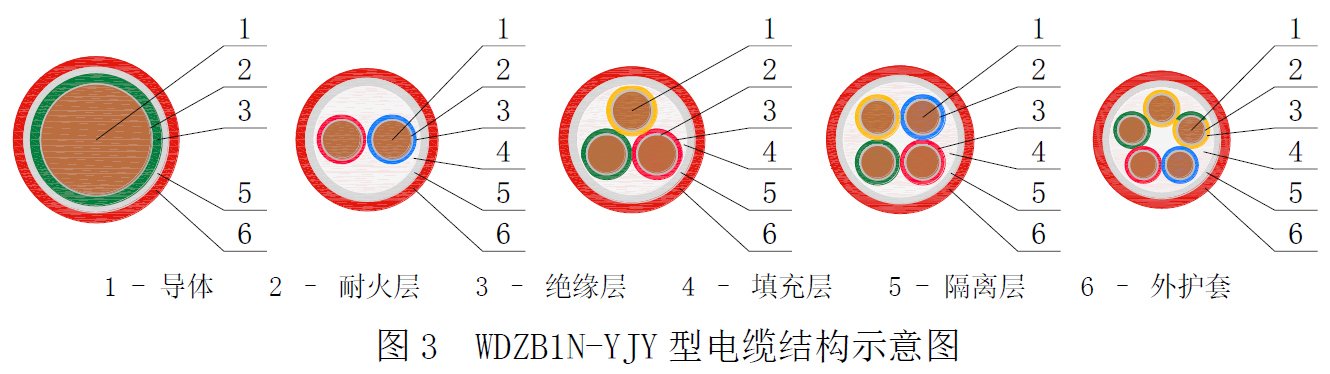

WDZB1N-YJY型電纜由內到外分別由導體、耐火層、絕緣層、填充層(單芯電纜除外)、隔離層和外護套組成,如圖3所示。

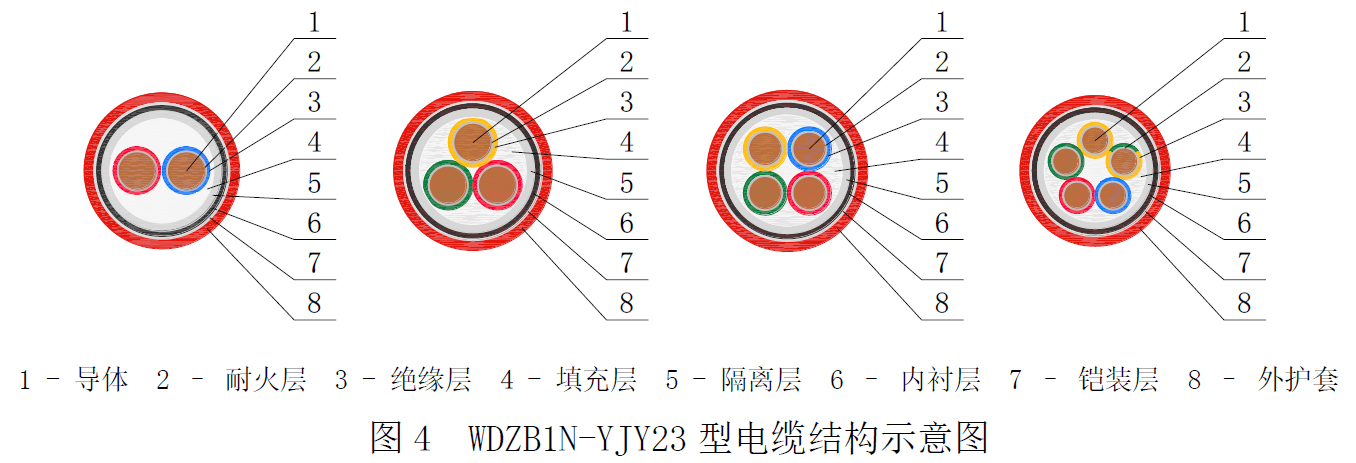

WDZB1N-YJY23型電纜由內到外分別由導體、耐火層、絕緣層、填充層、隔離層、內襯層、鎧裝層和外護套組成,如圖4所示。

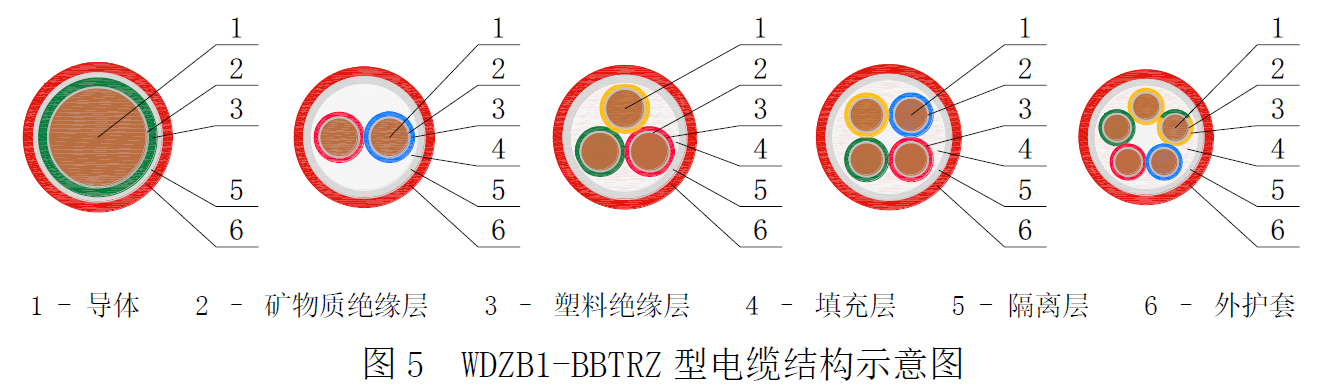

WDZB1-BBTRZ型電纜由內到外分別由導體、礦物質絕緣層、塑料絕緣層、填充層、隔離層和外護套組成,如圖5所示。

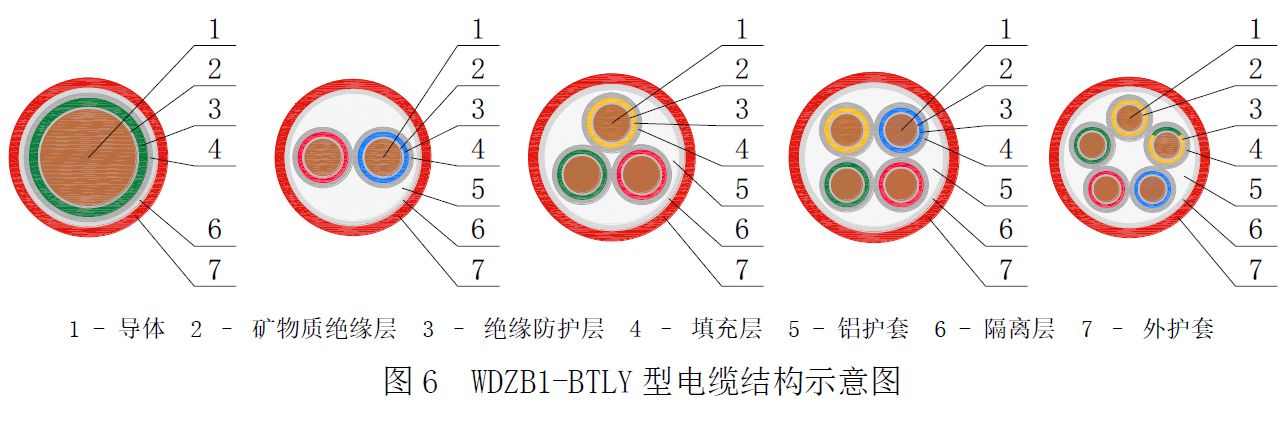

WDZB1-BTLY型電纜由內到外分別由導體、礦物質絕緣層、絕緣防護層、鋁護套、填充層、隔離層和外護套組成,如圖6所示。10mm2及以下多芯電纜的鋁護套為統包結構,位于填充層與隔離層之間。
型號、名稱及表示方法
B1級阻燃、耐火電纜的型號由燃燒特性與燃燒等級代號、相關電纜型號兩部分組成。
燃燒特性代號:
——低煙無鹵:WD
——阻燃:Z
——耐火:N
燃燒等級B1級代號:B1
產品的型號、名稱和規格范圍見表1。
表1 電纜型號、名稱及規格范圍
型號 |
名稱 |
芯數 |
標稱截面/mm2 |
額定電壓/kV |
WDZB1-YJY |
銅芯交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃B1級電力電纜 |
1-5 |
1-800 |
0.6/1 |
WDZB1-YJY23 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃B1級電力電纜 |
1-5 |
1-400 |
0.6/1 |
WDZB1N-YJY |
銅芯交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃B1級耐火電力電纜 |
1-5 |
1-800 |
0.6/1 |
WDZB1N-YJY23 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃B1級耐火電力電纜 |
1-5 |
1-400 |
0.6/1 |
WDZB1-BBTRZ |
銅芯礦物復合絕緣無鹵低煙聚烯烴護套阻燃B1級柔性防火電纜 |
1-5 |
1-800 |
0.6/1 |
WDZB1-BTLY |
銅芯礦物復合絕緣鋁護套無鹵低煙聚烯烴外護套阻燃B1級柔性防火電纜 |
1-5 |
1-400 |
0.6/1 |
產品用型號、額定電壓、芯數、標稱截面、標準號和燃燒等級表示。
例1:額定電壓0.6/1kV銅芯交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃B1級電力電纜,3芯,240mm2,燃燒滴落物/微粒等級d1級、煙氣毒性等級t1級、腐蝕性等級a1級
表示為:WDZB1-YJY 0.6/1kV 3×240 GB 31247 B1-(d1,t1,a1)/ GB/T 19666-2019/GB/T 12706.1-2020
例2:額定電壓0.6/1kV銅芯交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃B1級耐火電力電纜,3芯,240mm2,燃燒滴落物/微粒等級d1級、煙氣毒性等級t1級、腐蝕性等級a1級
表示為:WDZB1N-YJY 0.6/1kV 3×240 GB 31247 B1-(d1,t1,a1)/ GB/T 19666-2019/GB/T 12706.1-2020
使用特性
1 額定電壓U0/U為0.6/1kV。
2 電纜導體長期運行的允許溫度為90℃。
3 短路時(最長持續時間為5s)導體最高溫度不超過250℃。
4 敷設安裝時的最低環境溫度為0℃。
5 敷設安裝時的最小彎曲半徑:見表2。
表2 電纜敷設安裝時的最小彎曲半徑
項目 |
單芯電纜 |
多芯電纜 |
||
無鎧裝或鋁套 |
有鎧裝或鋁套 |
無鎧裝或鋁套 |
有鎧裝或鋁套 |
|
安裝時的電纜最小彎曲半徑 |
20D |
15D |
15D |
12D |
靠近連接盒和終端的電纜最小彎曲半徑(彎曲應小心控制,如采用成型導板) |
15D |
12D |
12D |
10D |
注:D為電纜的外徑。 |
主要性能
1 導體直流電阻符合GB/T 3956的規定。
2 工頻耐壓試驗3500V、持續時間5min不擊穿。
3 燃燒性能等級
電纜的燃燒性能等級達到B1級,主要指標為:
a. 火焰蔓延FS≤1.5m;
b. 熱釋放速率峰值HRR峰值≤30kW
c. 受火1200s內的熱釋放總量THR1200≤15MJ;
d. 燃燒增長速率指數FIGRA≤150W/s;
e. 產煙速率峰值SPR峰值≤0.25m2/s;
f. 受火1200s內的產煙總量TSP1200≤50m2;
g. 煙密度(最小透光率)It≥60%;
h. 垂直火爆蔓延H≤425mm。
附加燃燒性能:
a. 燃燒滴落物/微粒等級包括d0級、d1級和d2級三個等級,分級依據見表3;
b. 煙氣毒性等級包括t0級、t1級和t2級三個等級,分級依據見表4;
c. 腐蝕性等級包括a1級、a2級和a3級三個等級,分級依據見表5。
表3 燃燒滴落物/微粒等級及分級判據(GB 31247-2014)
等級 |
試驗方法 |
分級判斷 |
d0 |
GB/T 31248-2014 |
1200s內無燃燒滴落物/微粒 |
d1 |
1200s內燃燒滴落物/微粒持續時間不超過10s |
|
d2 |
未達到d1級 |
表4 煙氣毒性等級及分級判據(GB 31247-2014)
等級 |
試驗方法 |
分級判斷 |
t0 |
GB/T 20285 |
達到ZA2 |
t1 |
達到ZA3 |
|
t2 |
未達到1級 |
表5 腐蝕性等級及分級依據(GB 31247-2014)
等級 |
試驗方法 |
分級判斷 |
a1 |
GB/T 17650.2 |
電導率≤2.5μs/mm且pH≥4.3 |
a2 |
電導率≤10μs/mm且pH≥4.3 |
|
a3 |
未達到a2級 |
6.4 鹵酸氣體釋出量
電纜的材料分別按GB/T 17650.1和IEC 60684-2:2011規定的試驗方法進行試驗,燃燒時釋放的鹵酸氣體總量符合GB/T 19666-2019規定:
——HCl和HBr含量≤0.5%;
——HF含量≤0.1%。
6.5 B1級耐火電纜除滿足B1級阻燃低煙無鹵型的性能外,可通過GB/T 19216.21規定的在火焰條件下電纜或光纜的線路完整性試驗,火焰溫度750(0~+50)℃、持續供火90min后冷卻15min,試驗期間2A熔斷器不斷、指示燈不熄滅。
表6 WDZB1-YJY交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃B1級電力電纜
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
mm |
kg/km |
mm |
kg/km |
mm |
kg/km |
|||
1×10 |
11.4 |
250 |
3×150 |
41.2 |
5179 |
3×16+1×10 |
22.4 |
959 |
1×16 |
12.2 |
316 |
3×185 |
45.7 |
6339 |
3×25+1×16 |
26.1 |
1357 |
1×25 |
13.8 |
431 |
3×240 |
51.2 |
8040 |
3×35+1×16 |
28.6 |
1680 |
1×35 |
14.8 |
544 |
4×1 |
14.4 |
267 |
3×50+1×25 |
30.2 |
2189 |
1×50 |
16.6 |
700 |
4×1.5 |
14.5 |
296 |
3×70+1×35 |
34.9 |
2948 |
1×70 |
18.5 |
929 |
4×2.5 |
15.4 |
353 |
3×95+1×50 |
38.8 |
3988 |
1×95 |
20.2 |
1225 |
4×4 |
16.6 |
433 |
3×120+1×70 |
42.5 |
5033 |
1×120 |
21.9 |
1459 |
4×6 |
17.8 |
530 |
3×150+1×70 |
46.9 |
5993 |
1×150 |
24 |
1785 |
4×10 |
20.8 |
775 |
3×185+1×95 |
52.6 |
7424 |
1×185 |
26.2 |
2157 |
4×16 |
22.8 |
1017 |
3×240+1×120 |
58.5 |
9374 |
1×240 |
28.9 |
2718 |
4×25 |
26 |
1455 |
3×2.5+2×1.5 |
16.4 |
377 |
1×300 |
31.3 |
3336 |
4×35 |
28.6 |
1868 |
3×4+2×2.5 |
17.7 |
467 |
2×1 |
12.9 |
209 |
4×50 |
28.7 |
2408 |
3×6+2×4 |
19 |
576 |
2×1.5 |
13.3 |
227 |
4×70 |
33.4 |
3250 |
3×10+2×6 |
22.5 |
807 |
2×2.5 |
14.1 |
262 |
4×95 |
37.1 |
4277 |
3×16+2×10 |
24.7 |
1081 |
2×4 |
15.1 |
317 |
4×120 |
40.6 |
5468 |
3×25+2×16 |
29.2 |
1571 |
2×6 |
16.1 |
374 |
4×150 |
45.8 |
6735 |
3×35+2×16 |
32.1 |
1901 |
2×10 |
18.6 |
506 |
4×185 |
51.5 |
8258 |
3×50+2×25 |
29.8 |
2421 |
2×16 |
20.2 |
640 |
4×240 |
56.4 |
10497 |
3×70+2×35 |
34.6 |
3271 |
2×25 |
23.4 |
911 |
4×300 |
62.5 |
12837 |
3×95+2×50 |
38.1 |
4427 |
2×35 |
25.3 |
1126 |
5×1 |
14 |
298 |
3×120+2×70 |
41.3 |
5627 |
2×50 |
23.4 |
1409 |
5×1.5 |
14.7 |
333 |
3×150+2×70 |
46.3 |
6624 |
2×70 |
26.4 |
1872 |
5×2.5 |
15.7 |
402 |
3×185+2×95 |
51.4 |
8246 |
2×95 |
28.3 |
2422 |
5×4 |
17 |
503 |
3×240+2×120 |
57.6 |
10460 |
2×120 |
31.1 |
3105 |
5×6 |
18.4 |
622 |
4×2.5+1×1.5 |
16.2 |
389 |
2×150 |
34.8 |
3805 |
5×10 |
21.8 |
900 |
4×4+1×2.5 |
17.4 |
485 |
2×185 |
37.7 |
4628 |
5×16 |
23.9 |
1198 |
4×6+1×4 |
18.7 |
599 |
3×1 |
13.2 |
237 |
5×25 |
28.4 |
1757 |
4×10+1×6 |
22.1 |
852 |
3×1.5 |
13.7 |
260 |
5×35 |
31.3 |
2266 |
4×16+1×10 |
24.2 |
1138 |
3×2.5 |
14.6 |
306 |
5×50 |
33 |
2959 |
4×25+1×16 |
28.6 |
1667 |
3×4 |
15.6 |
369 |
5×70 |
38.1 |
4164 |
4×35+1×16 |
31.4 |
2087 |
3×6 |
16.7 |
446 |
5×95 |
42.1 |
5419 |
4×50+1×25 |
31.2 |
2697 |
3×10 |
19.4 |
638 |
5×120 |
46.2 |
6742 |
4×70+1×35 |
36.2 |
3637 |
3×16 |
21.2 |
825 |
5×150 |
51.3 |
8278 |
4×95+1×50 |
40.1 |
4923 |
3×25 |
23.7 |
1184 |
5×185 |
57.2 |
10160 |
4×120+1×70 |
43.2 |
6179 |
3×35 |
25.9 |
1513 |
5×240 |
63.4 |
12963 |
4×150+1×70 |
49.5 |
7478 |
3×50 |
27 |
1877 |
3×2.5+1×1.5 |
15.2 |
340 |
4×185+1×95 |
54.3 |
9216 |
3×70 |
30.7 |
2518 |
3×4+1×2.5 |
16.3 |
414 |
4×240+1×120 |
61 |
11735 |
3×95 |
34.2 |
3266 |
3×6+1×4 |
17.5 |
507 |
|
|
|
3×120 |
37.6 |
4117 |
3×10+1×6 |
20.5 |
728 |
|
|
|
表7 WDZB1-YJY23交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃B1級電力電纜
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
mm |
kg/km |
mm |
kg/km |
mm |
kg/km |
|||
2×1 |
15.9 |
366 |
4×10 |
23.8 |
1024 |
3×70+1×35 |
40 |
3767 |
2×1.5 |
16.3 |
389 |
4×16 |
25.8 |
1290 |
3×95+1×50 |
44.1 |
5013 |
2×2.5 |
17.1 |
433 |
4×25 |
29.2 |
1786 |
3×120+1×70 |
48.2 |
6150 |
2×4 |
18.1 |
499 |
4×35 |
31.8 |
2262 |
3×150+1×70 |
52.7 |
7204 |
2×6 |
19.1 |
568 |
4×50 |
31.9 |
2804 |
3×185+1×95 |
58.8 |
8822 |
2×10 |
21.6 |
729 |
4×70 |
38.6 |
4081 |
3×240+1×120 |
64.5 |
10906 |
2×16 |
23.2 |
882 |
4×95 |
42.3 |
5187 |
3×2.5+2×1.5 |
19.4 |
570 |
2×25 |
26.4 |
1190 |
4×120 |
46.2 |
6554 |
3×4+2×2.5 |
20.7 |
675 |
2×35 |
28.6 |
1442 |
4×150 |
51.5 |
7900 |
3×6+2×4 |
22 |
799 |
2×50 |
26.6 |
1798 |
4×185 |
57.6 |
9642 |
3×10+2×6 |
25.5 |
1068 |
2×70 |
29.6 |
2681 |
4×240 |
62.5 |
11994 |
3×16+2×10 |
27.7 |
1367 |
2×95 |
31.6 |
3310 |
4×300 |
68.7 |
14488 |
3×25+2×16 |
32.8 |
1921 |
2×120 |
34.8 |
4148 |
5×1 |
17 |
475 |
3×35+2×16 |
37.3 |
2319 |
2×150 |
40 |
4950 |
5×1.5 |
17.7 |
517 |
3×50+2×25 |
33.4 |
3165 |
2×185 |
42.9 |
5862 |
5×2.5 |
18.7 |
599 |
3×70+2×35 |
39.7 |
4099 |
3×1 |
16.2 |
398 |
5×4 |
20 |
715 |
3×95+2×50 |
43.4 |
5388 |
3×1.5 |
16.7 |
427 |
5×6 |
21.4 |
849 |
3×120+2×70 |
47 |
6712 |
3×2.5 |
17.6 |
483 |
5×10 |
24.8 |
1167 |
3×150+2×70 |
51.9 |
7823 |
3×4 |
18.6 |
558 |
5×16 |
26.9 |
1491 |
3×185+2×95 |
57.5 |
9612 |
3×6 |
19.7 |
647 |
5×25 |
31.7 |
2150 |
3×240+2×120 |
63.7 |
11972 |
3×10 |
22.4 |
871 |
5×35 |
36.5 |
3060 |
4×2.5+1×1.5 |
19.2 |
585 |
3×16 |
24.2 |
1078 |
5×50 |
38.2 |
3767 |
4×4+1×2.5 |
20.4 |
695 |
3×25 |
26.7 |
1478 |
5×70 |
43.4 |
5125 |
4×6+1×4 |
21.7 |
824 |
3×35 |
29.1 |
1845 |
5×95 |
47.8 |
6503 |
4×10+1×6 |
25.1 |
1116 |
3×50 |
30.2 |
2213 |
5×120 |
51.8 |
7937 |
4×16+1×10 |
27.2 |
1428 |
3×70 |
34.4 |
2946 |
5×150 |
57.4 |
9642 |
4×25+1×16 |
31.9 |
2022 |
3×95 |
39.4 |
4103 |
5×185 |
63.3 |
11661 |
4×35+1×16 |
36.6 |
2853 |
3×120 |
42.8 |
5024 |
5×240 |
69.5 |
14619 |
4×50+1×25 |
36.4 |
3458 |
3×150 |
47 |
6263 |
3×2.5+1×1.5 |
18.2 |
524 |
4×70+1×35 |
41.5 |
4521 |
3×185 |
51.4 |
7499 |
3×4+1×2.5 |
19.3 |
611 |
4×95+1×50 |
45.7 |
5981 |
3×240 |
57.3 |
9402 |
3×6+1×4 |
20.5 |
718 |
4×120+1×70 |
48.8 |
7312 |
4×1 |
17.4 |
436 |
3×10+1×6 |
23.5 |
974 |
4×150+1×70 |
55.1 |
8715 |
4×1.5 |
17.5 |
471 |
3×16+1×10 |
25.4 |
1226 |
4×185+1×95 |
60.4 |
10654 |
4×2.5 |
18.4 |
540 |
3×25+1×16 |
29.3 |
1682 |
4×240+1×120 |
67 |
13330 |
4×4 |
19.6 |
633 |
3×35+1×16 |
31.9 |
2035 |
|||
4×6 |
20.8 |
744 |
3×50+1×25 |
33.8 |
2596 |
表8 WDZB1N-YJY交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃B1級耐火電力電纜
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
mm |
kg/km |
mm |
kg/km |
mm |
kg/km |
|||
1×10 |
12.2 |
271 |
3×150 |
42.8 |
5329 |
3×16+1×10 |
24 |
1030 |
1×16 |
12.8 |
337 |
3×185 |
47.3 |
6479 |
3×25+1×16 |
27.9 |
1450 |
1×25 |
14.5 |
456 |
3×240 |
52.8 |
8220 |
3×35+1×16 |
30.4 |
1766 |
1×35 |
15.6 |
570 |
4×1 |
16.1 |
316 |
3×50+1×25 |
32 |
2308 |
1×50 |
17.6 |
730 |
4×1.5 |
16.2 |
347 |
3×70+1×35 |
36.6 |
3061 |
1×70 |
19.2 |
962 |
4×2.5 |
17.1 |
407 |
3×95+1×50 |
40.5 |
4136 |
1×95 |
20.9 |
1262 |
4×4 |
18.3 |
489 |
3×120+1×70 |
44.7 |
5179 |
1×120 |
22.7 |
1498 |
4×6 |
19.5 |
590 |
3×150+1×70 |
48.6 |
6170 |
1×150 |
24.8 |
1840 |
4×10 |
22.6 |
843 |
3×185+1×95 |
54.4 |
7592 |
1×185 |
26.9 |
2205 |
4×16 |
24.5 |
1091 |
3×240+1×120 |
60.2 |
9587 |
1×240 |
29.6 |
2772 |
4×25 |
27.8 |
1552 |
3×2.5+2×1.5 |
18.3 |
436 |
1×300 |
31.3 |
3394 |
4×35 |
30.4 |
1973 |
3×4+2×2.5 |
19.6 |
530 |
2×1 |
14.3 |
244 |
4×50 |
30.3 |
2531 |
3×6+2×4 |
20.9 |
644 |
2×1.5 |
14.7 |
263 |
4×70 |
35 |
3384 |
3×10+2×6 |
24.5 |
882 |
2×2.5 |
15.5 |
300 |
4×95 |
38.8 |
4546 |
3×16+2×10 |
26.6 |
1165 |
2×4 |
16.5 |
356 |
4×120 |
42.3 |
5641 |
3×25+2×16 |
31.2 |
1665 |
2×6 |
17.5 |
414 |
4×150 |
47.5 |
6898 |
3×35+2×16 |
34.6 |
2001 |
2×10 |
20.1 |
550 |
4×185 |
53.1 |
8460 |
3×50+2×25 |
31.8 |
2558 |
2×16 |
21.6 |
686 |
4×240 |
58 |
10693 |
3×70+2×35 |
36.6 |
3403 |
2×25 |
24.8 |
963 |
4×300 |
64.2 |
13050 |
3×95+2×50 |
40.1 |
4599 |
2×35 |
26.8 |
1181 |
5×1 |
15.9 |
355 |
3×120+2×70 |
43.3 |
5820 |
2×50 |
25 |
1470 |
5×1.5 |
16.5 |
392 |
3×150+2×70 |
48.4 |
6805 |
2×70 |
27.9 |
1956 |
5×2.5 |
17.6 |
465 |
3×185+2×95 |
53.6 |
8469 |
2×95 |
29.8 |
2514 |
5×4 |
18.9 |
569 |
3×240+2×120 |
59.8 |
10706 |
2×120 |
33 |
3201 |
5×6 |
20.2 |
692 |
4×2.5+1×1.5 |
18 |
450 |
2×150 |
36.5 |
3933 |
5×10 |
23.8 |
978 |
4×4+1×2.5 |
19.3 |
550 |
2×185 |
39.2 |
4735 |
5×16 |
25.8 |
1283 |
4×6+1×4 |
20.6 |
668 |
3×1 |
14.8 |
279 |
5×25 |
30.4 |
1871 |
4×10+1×6 |
24.1 |
930 |
3×1.5 |
15.3 |
303 |
5×35 |
33.7 |
2390 |
4×16+1×10 |
26.1 |
1224 |
3×2.5 |
16.1 |
351 |
5×50 |
35.4 |
3117 |
4×25+1×16 |
30.6 |
1764 |
3×4 |
17.1 |
416 |
5×70 |
40.4 |
4347 |
4×35+1×16 |
33.9 |
2191 |
3×6 |
18.2 |
495 |
5×95 |
44.8 |
5597 |
4×50+1×25 |
33.7 |
2828 |
3×10 |
21 |
693 |
5×120 |
49.1 |
6946 |
4×70+1×35 |
38.5 |
3922 |
3×16 |
22.7 |
885 |
5×150 |
53.7 |
8525 |
4×95+1×50 |
42.3 |
5106 |
3×25 |
25.2 |
1251 |
5×185 |
59.7 |
10436 |
4×120+1×70 |
72.7 |
6384 |
3×35 |
27.5 |
1598 |
5×240 |
65.7 |
13274 |
4×150+1×70 |
51.6 |
7672 |
3×50 |
28.6 |
1978 |
3×2.5+1×1.5 |
16.9 |
392 |
4×185+1×95 |
56.4 |
9454 |
3×70 |
32.7 |
2627 |
3×4+1×2.5 |
18 |
469 |
4×240+1×120 |
63 |
11998 |
3×95 |
35.8 |
3384 |
3×6+1×4 |
19.2 |
565 |
|||
3×120 |
39.2 |
4374 |
3×10+1×6 |
22.3 |
793 |
表9 WDZB1N-YJY23交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃B1級耐火電力電纜
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
mm |
kg/km |
mm |
kg/km |
mm |
kg/km |
|||
2×1 |
10.06 |
417 |
4×10 |
18.30126 |
1112 |
3×70+1×35 |
32.32 |
3953 |
2×1.5 |
10.52 |
442 |
4×16 |
20.2566 |
1386 |
3×95+1×50 |
36.416 |
5204 |
2×2.5 |
11.32 |
487 |
4×25 |
24.519 |
1905 |
3×120+1×70 |
40.081 |
6336 |
2×4 |
12.26 |
555 |
4×35 |
27.133 |
2391 |
3×150+1×70 |
43.977 |
7398 |
2×6 |
13.26 |
625 |
4×50 |
27.08 |
2949 |
3×185+1×95 |
49.228 |
9031 |
2×10 |
15.78 |
789 |
4×70 |
31.44 |
4255 |
3×240+1×120 |
54.71 |
11164 |
2×16 |
17.4 |
945 |
4×95 |
35.16 |
5566 |
3×2.5+2×1.5 |
13.636 |
651 |
2×25 |
20.8 |
1272 |
4×120 |
38.86 |
6768 |
3×4+2×2.5 |
14.858 |
759 |
2×35 |
22.8 |
1514 |
4×150 |
43.02 |
8126 |
3×6+2×4 |
16.158 |
888 |
2×50 |
26.2 |
1877 |
4×185 |
48.7 |
9886 |
3×10+2×6 |
19.434 |
1164 |
2×70 |
30.2 |
2784 |
4×240 |
53.08 |
12230 |
3×16+2×10 |
21.74 |
1485 |
2×95 |
33.6 |
3419 |
4×300 |
59.2 |
14741 |
3×25+2×16 |
26.1 |
2071 |
2×120 |
37.2 |
4289 |
5×1 |
12.321 |
554 |
3×35+2×16 |
29.1 |
2818 |
2×150 |
41.6 |
5126 |
5×1.5 |
12.942 |
598 |
3×50+2×25 |
28.064 |
3350 |
2×185 |
45.8 |
6089 |
5×2.5 |
14.022 |
684 |
3×70+2×35 |
32.344 |
4296 |
3×1 |
10.55742 |
457 |
5×4 |
15.291 |
803 |
3×95+2×50 |
36.008 |
5657 |
3×1.5 |
11.05284 |
488 |
5×6 |
16.641 |
942 |
3×120+2×70 |
39.2 |
6956 |
3×2.5 |
11.91444 |
546 |
5×10 |
20.043 |
1268 |
3×150+2×70 |
43.752 |
8051 |
3×4 |
12.92682 |
622 |
5×16 |
22.43 |
1612 |
3×185+2×95 |
48.368 |
9886 |
3×6 |
14.00382 |
714 |
5×25 |
27.15 |
2290 |
3×240+2×120 |
54.208 |
12269 |
3×10 |
16.71786 |
944 |
5×35 |
30.05 |
3214 |
4×2.5+1×1.5 |
13.829 |
667 |
3×16 |
18.4626 |
1156 |
5×50 |
31.105 |
3980 |
4×4+1×2.5 |
15.0745 |
781 |
3×25 |
22.109 |
1576 |
5×70 |
36.31 |
5412 |
4×6+1×4 |
16.3995 |
915 |
3×35 |
24.463 |
1951 |
5×95 |
40.23 |
6758 |
4×10+1×6 |
19.7385 |
1216 |
3×50 |
24.678 |
2333 |
5×120 |
43.84 |
8195 |
4×16+1×10 |
22.085 |
1548 |
3×70 |
28.454 |
3428 |
5×150 |
48.58 |
9948 |
4×25+1×16 |
26.725 |
2192 |
3×95 |
31.608 |
4259 |
5×185 |
54.095 |
11997 |
4×35+1×16 |
29.575 |
3020 |
3×120 |
34.973 |
5389 |
5×240 |
60.23 |
14989 |
4×50+1×25 |
29.42 |
3652 |
3×150 |
38.749 |
6453 |
3×2.5+1×1.5 |
12.671 |
595 |
4×70+1×35 |
34.129 |
4935 |
3×185 |
42.747 |
7700 |
3×4+1×2.5 |
13.7755 |
685 |
4×95+1×50 |
37.943 |
6191 |
3×240 |
47.789 |
9623 |
3×6+1×4 |
14.9505 |
795 |
4×120+1×70 |
41.062 |
7544 |
4×1 |
11.39722 |
504 |
3×10+1×6 |
17.9115 |
1058 |
4×150+1×70 |
46.466 |
9043 |
4×1.5 |
11.95244 |
542 |
3×16+1×10 |
19.815 |
1317 |
4×185+1×95 |
51.314 |
10945 |
4×2.5 |
12.91804 |
613 |
3×25+1×16 |
23.975 |
1797 |
4×240+1×120 |
57.552 |
13646 |
4×4 |
14.05262 |
709 |
3×35+1×16 |
26.525 |
2191 |
|||
4×6 |
15.25962 |
824 |
3×50+1×25 |
28.193 |
3103 |
表10 WDZB1-BBTRZ礦物復合絕緣無鹵低煙聚烯烴護套阻燃B1級柔性防火電纜
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
mm |
kg/km |
mm |
kg/km |
mm |
kg/km |
|||
1×10 |
11.5 |
203 |
3×120 |
44.1 |
4454 |
3×6+1×4 |
19.1 |
561 |
1×16 |
12.3 |
263 |
3×150 |
48.6 |
5519 |
3×10+1×6 |
22.2 |
795 |
1×25 |
13.9 |
370 |
3×185 |
53.3 |
6649 |
3×16+1×10 |
24.1 |
1055 |
1×35 |
14.9 |
470 |
3×240 |
59.5 |
8357 |
3×25+1×16 |
27.8 |
1440 |
1×50 |
16.7 |
618 |
3×300 |
64.8 |
10234 |
3×35+1×16 |
30.4 |
1803 |
1×70 |
18.5 |
827 |
4×1 |
15.5 |
311 |
3×50+1×25 |
34.6 |
2430 |
1×95 |
20.3 |
1080 |
4×1.5 |
16.1 |
342 |
3×70+1×35 |
39.4 |
3250 |
1×120 |
22.1 |
1329 |
4×2.5 |
17.1 |
402 |
3×95+1×50 |
43.5 |
4214 |
1×150 |
24.1 |
1641 |
4×4 |
18.2 |
485 |
3×120+1×70 |
47.5 |
5287 |
1×185 |
26.3 |
1988 |
4×6 |
19.4 |
587 |
3×150+1×70 |
52.6 |
6349 |
1×240 |
29.0 |
2518 |
4×10 |
22.6 |
846 |
3×185+1×95 |
57.9 |
7781 |
1×300 |
31.5 |
3105 |
4×16 |
24.6 |
1094 |
3×240+1×120 |
64.2 |
9768 |
2×1 |
14.1 |
237 |
4×25 |
28.6 |
1554 |
3×2.5+2×1.5 |
17.8 |
433 |
2×1.5 |
14.6 |
256 |
4×35 |
31.2 |
1975 |
3×4+2×2.5 |
19.1 |
528 |
2×2.5 |
15.4 |
292 |
4×50 |
35.3 |
2663 |
3×6+2×4 |
20.4 |
641 |
2×4 |
16.3 |
349 |
4×70 |
40.4 |
3609 |
3×10+2×6 |
23.8 |
886 |
2×6 |
17.3 |
408 |
4×95 |
44.5 |
4663 |
3×16+2×10 |
25.9 |
1216 |
2×10 |
19.9 |
548 |
4×120 |
48.6 |
5780 |
3×25+2×16 |
30.3 |
1670 |
2×16 |
21.6 |
702 |
4×150 |
53.8 |
7115 |
3×35+2×16 |
33.1 |
2007 |
2×25 |
24.8 |
961 |
4×185 |
59.4 |
8627 |
3×50+2×25 |
38.0 |
2782 |
2×35 |
26.8 |
1180 |
4×240 |
66.9 |
10953 |
3×70+2×35 |
42.9 |
3674 |
2×50 |
30.2 |
1550 |
4×300 |
72.8 |
13454 |
3×95+2×50 |
47.5 |
4798 |
2×70 |
34.0 |
2051 |
5×1 |
16.6 |
352 |
3×120+2×70 |
52.2 |
6068 |
2×95 |
38.0 |
2659 |
5×1.5 |
17.2 |
389 |
3×150+2×70 |
57.8 |
7204 |
2×120 |
41.4 |
3212 |
5×2.5 |
18.3 |
462 |
3×185+2×95 |
64.4 |
8901 |
2×150 |
45.6 |
3910 |
5×4 |
19.5 |
567 |
3×240+2×120 |
71.5 |
11229 |
2×185 |
50.0 |
4750 |
5×6 |
20.9 |
690 |
4×2.5+1×1.5 |
18.0 |
448 |
2×240 |
55.2 |
5908 |
5×10 |
24.4 |
985 |
4×4+1×2.5 |
19.3 |
547 |
3×1 |
14.6 |
272 |
5×16 |
26.6 |
1290 |
4×6+1×4 |
20.6 |
666 |
3×1.5 |
15.1 |
296 |
5×25 |
31.3 |
1890 |
4×10+1×6 |
24.1 |
935 |
3×2.5 |
16.0 |
345 |
5×35 |
34.2 |
2410 |
4×16+1×10 |
26.3 |
1253 |
3×4 |
17.0 |
410 |
5×50 |
39.2 |
3245 |
4×25+1×16 |
30.7 |
1770 |
3×6 |
18.1 |
489 |
5×70 |
44.4 |
4367 |
4×35+1×16 |
33.6 |
2197 |
3×10 |
20.9 |
693 |
5×95 |
48.9 |
5688 |
4×50+1×25 |
38.6 |
3015 |
3×16 |
22.7 |
885 |
5×120 |
53.7 |
7059 |
4×70+1×35 |
43.8 |
4030 |
3×25 |
26.1 |
1252 |
5×150 |
59.9 |
8798 |
4×95+1×50 |
48.2 |
5243 |
3×35 |
28.5 |
1598 |
5×185 |
66.7 |
10685 |
4×120+1×70 |
53.2 |
6580 |
3×50 |
32.1 |
2128 |
5×240 |
74.0 |
13574 |
4×150+1×70 |
58.9 |
8014 |
3×70 |
36.2 |
2799 |
3×2.5+1×1.5 |
16.8 |
387 |
4×185+1×95 |
65.6 |
9808 |
3×95 |
40.4 |
3661 |
3×4+1×2.5 |
17.9 |
464 |
4×240+1×120 |
72.7 |
12385 |
表11 WDZB1-BTLY礦物復合絕緣鋁護套無鹵低煙聚烯烴外護套阻燃B1級柔性防火電纜
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
規格 |
理論外徑 |
理論重量 |
mm |
kg/km |
mm |
kg/km |
mm |
kg/km |
|||
1×10 |
16.0 |
357 |
3×120 |
49.2 |
4751 |
3×6+1×4 |
22.6 |
672 |
1×16 |
17.0 |
429 |
3×150 |
53.4 |
5831 |
3×10+1×6 |
25.6 |
912 |
1×25 |
19.2 |
568 |
3×185 |
57.6 |
6952 |
3×16+1×10 |
27.8 |
1231 |
1×35 |
20.2 |
677 |
3×240 |
64.2 |
8724 |
3×25+1×16 |
32.0 |
1652 |
1×50 |
21.4 |
840 |
3×300 |
69.4 |
10597 |
3×35+1×16 |
34.2 |
2020 |
1×70 |
23.4 |
1071 |
4×1 |
18.6 |
404 |
3×50+1×25 |
38.4 |
2660 |
1×95 |
25.6 |
1360 |
4×1.5 |
19.6 |
445 |
3×70+1×35 |
43.8 |
3527 |
1×120 |
26.6 |
1613 |
4×2.5 |
20.6 |
509 |
3×95+1×50 |
48.0 |
4499 |
1×150 |
28.8 |
1961 |
4×4 |
21.6 |
592 |
3×120+1×70 |
52.4 |
5624 |
1×185 |
31.0 |
2344 |
4×6 |
22.6 |
692 |
3×150+1×70 |
57.6 |
6692 |
1×240 |
34.2 |
2929 |
4×10 |
25.6 |
987 |
3×185+1×95 |
62.0 |
8152 |
1×300 |
36.2 |
3536 |
4×16 |
27.8 |
1257 |
3×240+1×120 |
68.4 |
10176 |
2×1 |
17.6 |
335 |
4×25 |
32.0 |
1741 |
3×2.5+2×1.5 |
21.6 |
546 |
2×1.5 |
18.6 |
366 |
4×35 |
35.2 |
2188 |
3×4+2×2.5 |
22.6 |
639 |
2×2.5 |
18.6 |
389 |
4×50 |
38.4 |
2879 |
3×6+2×4 |
23.6 |
751 |
2×4 |
19.6 |
450 |
4×70 |
44.8 |
3874 |
3×10+2×6 |
26.6 |
995 |
2×6 |
20.6 |
511 |
4×95 |
49.2 |
4977 |
3×16+2×10 |
29.8 |
1412 |
2×10 |
23.6 |
668 |
4×120 |
53.4 |
6119 |
3×25+2×16 |
34.2 |
1902 |
2×16 |
24.6 |
814 |
4×150 |
58.8 |
7514 |
3×35+2×16 |
36.2 |
2221 |
2×25 |
28.8 |
1111 |
4×185 |
64.2 |
9093 |
3×50+2×25 |
41.6 |
3030 |
2×35 |
31.0 |
1351 |
4×240 |
70.6 |
11398 |
3×70+2×35 |
47.0 |
3974 |
2×50 |
34.2 |
1731 |
4×300 |
75.8 |
13850 |
3×95+2×50 |
52.4 |
5149 |
2×70 |
37.4 |
2235 |
5×1 |
19.6 |
448 |
3×120+2×70 |
56.6 |
6434 |
2×95 |
42.8 |
2887 |
5×1.5 |
20.6 |
493 |
3×150+2×70 |
62.0 |
7591 |
2×120 |
46.0 |
3436 |
5×2.5 |
21.6 |
568 |
3×185+2×95 |
67.4 |
9293 |
2×150 |
50.2 |
4151 |
5×4 |
22.6 |
671 |
3×240+2×120 |
74.8 |
11639 |
2×185 |
54.4 |
4999 |
5×6 |
24.6 |
810 |
4×2.5+1×1.5 |
21.6 |
557 |
2×240 |
59.8 |
6204 |
5×10 |
27.8 |
1158 |
4×4+1×2.5 |
22.6 |
655 |
3×1 |
18.6 |
381 |
5×16 |
29.8 |
1471 |
4×6+1×4 |
23.6 |
771 |
3×1.5 |
18.6 |
397 |
5×25 |
35.2 |
2113 |
4×10+1×6 |
27.8 |
1071 |
3×2.5 |
19.6 |
450 |
5×35 |
37.4 |
2635 |
4×16+1×10 |
29.8 |
1446 |
3×4 |
20.6 |
518 |
5×50 |
43.8 |
3540 |
4×25+1×16 |
34.2 |
1998 |
3×6 |
21.6 |
598 |
5×70 |
49.2 |
4699 |
4×35+1×16 |
37.4 |
2448 |
3×10 |
24.6 |
831 |
5×95 |
53.4 |
6041 |
4×50+1×25 |
42.8 |
3301 |
3×16 |
25.6 |
1014 |
5×120 |
57.6 |
7407 |
4×70+1×35 |
48.0 |
4330 |
3×25 |
29.8 |
1418 |
5×150 |
64.2 |
9215 |
4×95+1×50 |
52.4 |
5588 |
3×35 |
32.0 |
1773 |
5×185 |
69.4 |
11070 |
4×120+1×70 |
57.6 |
6937 |
3×50 |
36.2 |
2330 |
5×240 |
77.0 |
14008 |
4×150+1×70 |
63.0 |
8392 |
3×70 |
39.6 |
3020 |
3×2.5+1×1.5 |
20.6 |
498 |
4×185+1×95 |
68.4 |
10186 |
3×95 |
44.8 |
3905 |
3×4+1×2.5 |
21.6 |
576 |
4×240+1×120 |
75.8 |
12810 |
交貨長度
1 電纜的交貨長度一般不小于100m,允許按雙方合同規定的長度交貨。
2 交貨長度偏差按現行有效的相關法律法規、標準規定或合同約定執行。
包裝標志及運輸
1 電纜可采用成圈或成盤包裝。當采用成盤包裝時,電纜應妥善包裝在電纜交貨盤上,電纜頭伸出的長度應不小于300mm,端頭上采用電纜封套可靠密封。
2 成盤包裝時,每根電纜包裝上應附有產品質量證明單,證明單放在不透水的袋內,并固定在電纜盤側,標明:
a. 制造廠名稱或商標;
b. 電纜型號及規格;
c. 長度:m;
d. 制造日期: 年 月;
e. 標準編號;
f. 毛重:kg;
g. 表示電纜盤正確旋轉方向的符合。
產品的運輸和保管
a. 電纜應避免露天存放, 電纜盤不允許平放運輸、平放貯存。
b. 電纜的運輸、保管,應避免強烈的振動、傾倒、受潮、腐蝕。運輸、裝卸過程中,應避免電纜及電纜盤受到損傷。
c. 產品裝卸應采用行吊、汽吊或其它合適的裝卸設備、工具,裝卸時在電纜盤的中心孔中穿進一根鋼軸,在軸的兩端套上鋼絲繩起吊。嚴禁從運輸車上直接推下或從高處扔下裝有電纜的電纜盤。
d. 吊裝包裝件時嚴禁幾盤同時吊裝,在車輛、船舶等運輸工件上,電纜盤應放置放穩,并用合適方法固定,防止互撞或翻到。
e. 運輸或滾動電纜盤前,應保證電纜盤牢固,電纜應繞緊。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向。
f. 電纜應集中分類存放,并應標明額定電壓、型號規格、長度;電纜盤之間應有通道;地基應堅實,當受條件限制時,盤下應加墊;存放處應保持通風、干燥,不得積水。
g. 電纜在保管期間,電纜盤及包裝應完好,標志應齊全,封端應嚴密。當有缺陷時,應及時處理。
立即詢價
版權所有:久盛電氣股份有限公司 浙ICP備14025988號-1 網站建設:中企動力 杭州
